Компоновка кабины
/ Shaanxi DeLONG Е-3 (самосвал)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

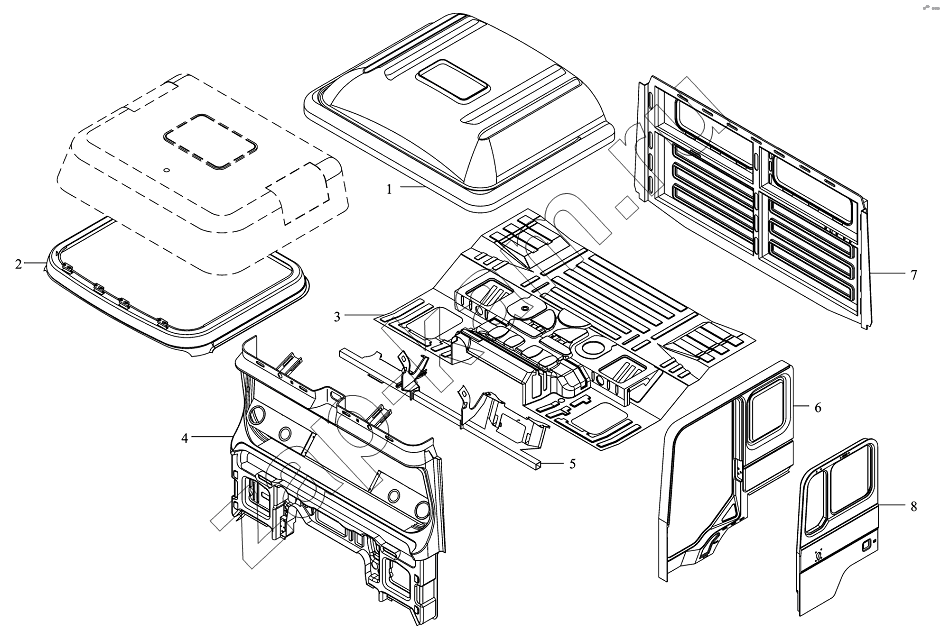

Схема/чертеж: Компоновка кабины / Shaanxi DeLONG Е-3 (самосвал)
1
2
3
4
5
6
6
7
8
8
Поз. Артикул Название детали Кол-во Цена
1 DZ13241170102 Крышка 1; -
2 81.62910.4234 Промежуточная опора кабины с высокой крышей 1; -
3 82.62811.5005 Пол в сборе 1; -
4 81.62410.5100 Передняя панель в сборе 1; -
5 81.61420.4087 Кронштейн панели в сборе 1; -
6 DZ1644200101 Панель левая в сборе 1; -
6 DZ1644200102 Панель правая в сборе 1; -
7 81.62710.4235 Панель задняя в сборе 1; -
8 81.62600.4077 Левая дверь в сборе 1; -
8 81.62600.4082 Правая дверь в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
