Корпус сцепления
/ Shaanxi DeLONG Е-3 (самосвал)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

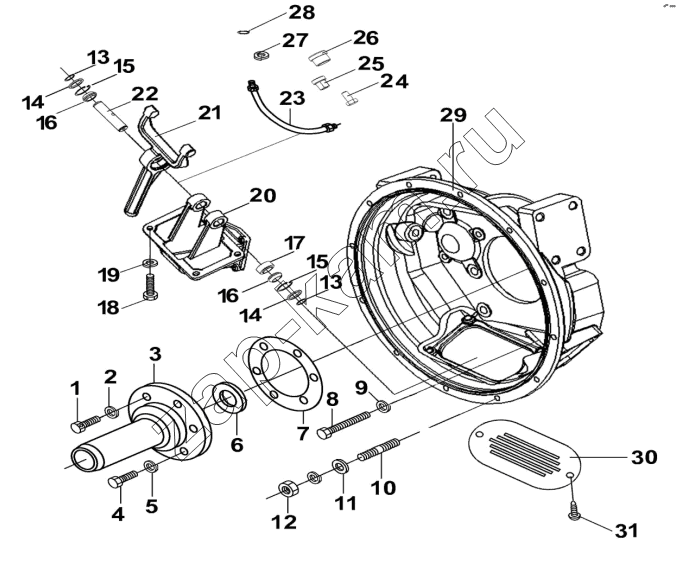

Схема/чертеж: Корпус сцепления / Shaanxi DeLONG Е-3 (самосвал)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Поз. Артикул Название детали Кол-во Цена
1 Q1701032 Болт М10х32 2; -
2 GB93-76 Шайба пружинная 2; -
3 JS180-1701040-4 Крышка подшипника первичного вала 1; -
4 GB21-76 Болт М 16x1.5x45 4; -
5 GB93-76 Шайба пружинная 4; -
6 F500A-1802191 Манжета 1; -
7 14311 Шайба 1; -
8 GB21-76 Болт М 16x1.5x45 2; -
9 GB93-76 Шайба пружинная 2; -
10 C01056 Шпилька 6; -
11 GB95-76 Шайба 16 6; -
12 GB889-80 Гайка M16x1.5 6; -
13 Q43125 Кольцо 2; -
14 JS180-1601029-1 Пыльник 2; -
15 Q43042 Стопорное кольцо 2; -
16 JS180-1601030-2 Втулка 2; -
17 GB304-64 UC25 Подшипник 1; -
18 Q150B1235 Hex.screw 4; -
19 Q43012 Шайба пружинная 4; -
20 JS180-1601024-7 Кронштейн вилки разделителя 1; -
21 JS180-1601021-6 Вилка разделителя 1; -
22 JS180-1601023-3 Валик вилки 1; -
23 J75-1601033 Трубопровод 1; -
24 J75-1601031 Штуцер 1; -
25 J75-1601035 Седло 1; -
26 J75-1601034 Крышка 1; -
27 Q40310 Шайба 1; -
28 Q72310T3 Уплотнительное кольцо 2; -
29 15410-17 Корпус сцепления 1; -
30 C04004-6 Крышка 1; -
31 Q150B0812 Болт 2; 30 ₽ - 60 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
