Облицовочная панель левой двери
/ Shaanxi DeLONG Е-3 (самосвал)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

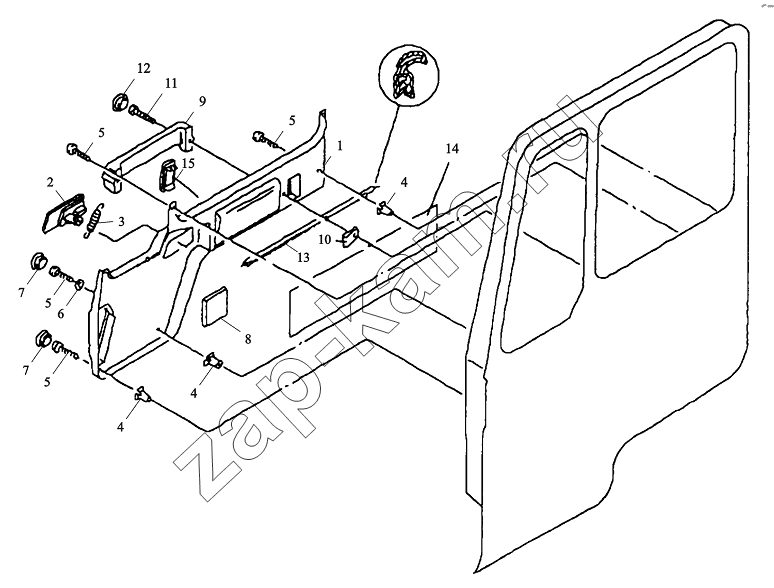

Схема/чертеж: Облицовочная панель левой двери / Shaanxi DeLONG Е-3 (самосвал)
1
2
3
4
4
4
5
5
5
5
6
7
7
8
9
10
11
12
13
14
14
15
Поз. Артикул Название детали Кол-во Цена
1 81.62630.6021 Облицовочная панель левой двери в сборе 1; -
2 81.62641.0099 Ручка левой двери 1; -
3 81.97610.0288 Пружина 1; -
4 81.90685.0374 Клипса 4; -
5 06.07159.0008 Винт 4,8х25 6; -
6 06.15190.0306 Шайба 5,3х15х1,2-140НV-МАN183-В1 3; -
7 81.96002.0414 Пробка 3; -
8 81.98702.0006 Прокладка 1; -
9 81.62641.0101 Ручка внутренняя 1; -
10 06.13189.0056 Пластина-фиксатор М6-16х24х4,0-С45-ZN 2; -
11 06.04201.2607 Винт М6х16-4,8-Н-Н31 4; -
12 81.96002.0414 Пробка 2; -
13 81.62651.0049 Уплотнитель 1; -
14 81.62630.2276 Облицовочная пластина 1; -
14 81.62630.2259 Пластина левая 1; -
15 81.61446.0037 Крышка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
