Окружающая шторка и крепление
/ Shaanxi DeLONG Е-3 (самосвал)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

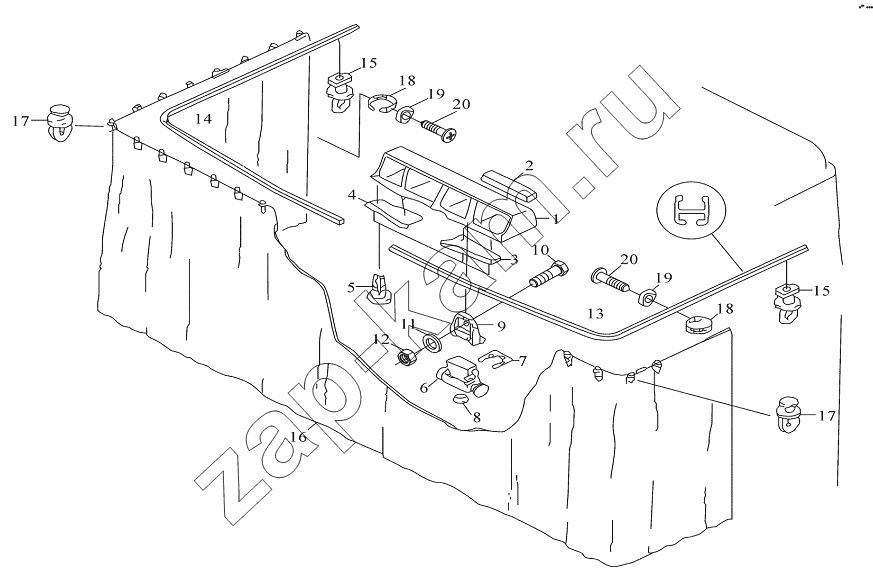

Схема/чертеж: Окружающая шторка и крепление / Shaanxi DeLONG Е-3 (самосвал)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
Поз. Артикул Название детали Кол-во Цена
1 81.63903.0078 Карман для хранения Сrаl 9011 1; -
2 81.63903.0134 Буфер 60х25х12 2; -
3 81.63903.0132 Уголок правый 1; -
4 81.63903.0133 Уголок левый 1; -
5 06.24249.0007 Заклепка 7х3х17,5-4-РА6,6-SW 5; -
6 81.61444.0013 Замок в сборе 1; -
7 81.61440.0016 Хомут 1; -
8 81.97104.0012 Крышка 1; -
9 81.61440.0018 Пластина-замок 1; -
10 06.04201.2507 Болт М5х16-4,8-Н-МАN183-В1 1; -
11 06.15013.0408 Шайба А5,3х10х1-200НV-МАN183-В1 2; -
12 06.11064.2111 Гайка М5-8-МАN183-В1 1; -
13 81.63704.0013 Направляющая рельса левая 1; -
14 81.63704.0014 Направляющая рельса правая 1; -
15 06.43839.0026 Хомут 2; -
16 81.62101.5060 Шторка 1; -
16 81.62101.5063 Шторка 1; -
17 06.43839.0060 Крючки 44; -
18 81.62105.5001 Хомут 2; -
19 81.62105.0001 Шайба 6; -
20 06.07158.1406 Винт SТ3,9х22С-Н-А3R 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
