Панель приборов
/ Shaanxi DeLONG Е-3 (самосвал)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

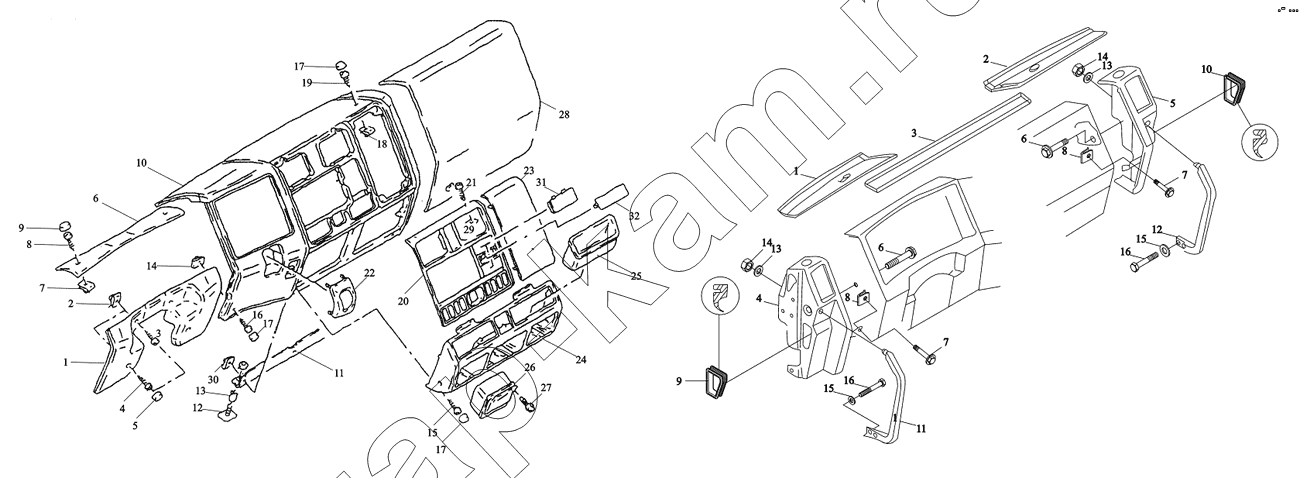

Схема/чертеж: Панель приборов / Shaanxi DeLONG Е-3 (самосвал)
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
13
14
14
15
15
16
16
23
23
24
25
26
27
28
29
29
30
31
32
Поз. Артикул Название детали Кол-во Цена
1 81.61701.5137 Крышка левая 1; -
2 81.61701.5136 Крышка правая 1; -
3 81.61701.0099 Крышка центральная 1; -
4 81.61701.5163 Панель приборов левая в сборе 1; -
5 81.61701.5162 Панель приборов правая в сборе 1; -
6 06.01470.6411 Болт М6х20Z2-SС-8,8-МАN183-А2С 14; -
7 06.04209.0035 Болт М6х20Z1-4,8-Н-А2С 2; -
8 06.13189.0056 Пластина-фиксатор М6-16х24х4,0-С45-ZN 2; -
9 81.61950.0237 Рамка уплотнительная левая 1; -
10 81.61950.0244 Рамка уплотнительная правая 1; -
11 81.61701.5165 Ручка левая 1; -
12 81.61701.5164 Ручка правая 1; -
13 06.15013.0412 Шайба 5х20х2 2; -
14 06.11185.0115 Гайка М10-8-АЗС 2; -
15 06.15230.0204 Шайба 6,4х17х3-SТ-МАN183-В1 4; -
16 06.04201.4661 Болт М6х255С-4,8-Н-АЗС 4; -
23 DZ1642160083 Крышка средняя правая 1; -
23 81.61701.6179 Центральная часть панели приборов в сборе 1; -
24 81.63745.0019 Кармашек 2; -
25 85.63740.0003 Пепельница 2; -
26 81.90470.0611 Винт РТ-КА4х16-WN1411-SТ-А3С 4; -
27 81.61701.6178 Крышка блока предохранителей 1; -
28 06.13189.0051 Пластина-фиксатор SТ4,2-4-А3С 4; -
29 06.13189.0090 Пластина-фиксатор SТ4,2-11х15х4-СК67-А3С 4; -
29 06.13189.0051 Пластина-фиксатор SТ4,2-4-А3С 3; -
30 06.13189.0091 Пластина-фиксатор М5-14,5х17х2.0 3; -
31 81.61701.0123 Крышка прикуривателя 2; -
32 81.61701.0150 Крышка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
