Рама в сборе
/ Shaanxi DeLONG Е-3 (самосвал)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

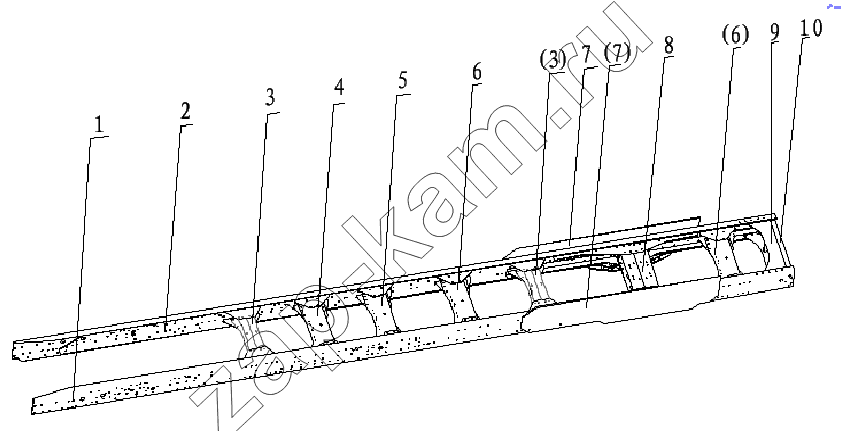

Схема/чертеж: Рама в сборе / Shaanxi DeLONG Е-3 (самосвал)
DZ93319513210
1
2
3
3
4
5
6
6
7
7
8
9
10
Поз. Артикул Название детали Кол-во Цена
DZ93319513210 DZ93319513210 Рама в сборе ; -
1 DZ93319513213 Лонжерон правый 1; -
2 DZ93319513214 Лонжерон левый 1; -
3 DZ9118510035 Поперечина в сборе 2; -
4 DZ9118518450 Поперечина в сборе 1; -
5 DZ9118518470 Поперечина в сборе 1; -
6 DZ9118518440 Поперечина в сборе 2; -
7 DZ9118513732 Косынка 2; -
8 DZ9118514990 Поперечина в сборе 1; -
9 DZ9114510460 Поперечина задняя в сборе 1; -
10 DZ9114510463 Усиленная поперечина 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
