Система кондиционирования и управления
/ Shaanxi DeLONG Е-3 (самосвал)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

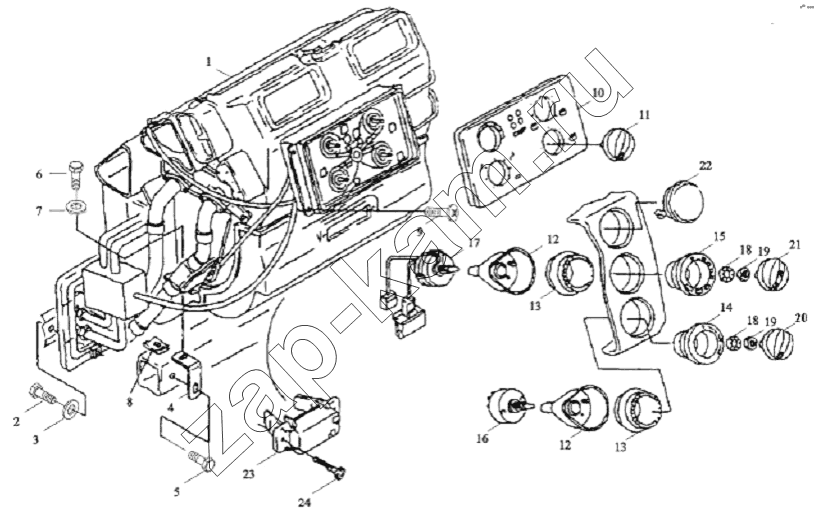

Схема/чертеж: Система кондиционирования и управления / Shaanxi DeLONG Е-3 (самосвал)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
16
17
18
18
19
19
20
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 DZ13241821120 Кондиционер в сборе 1; -
2 Q150B0825Q Болт 6; -
3 06.15013.0081 Шайба А8,4х16х1,6-200НV-МАN183-В1 6; -
4 81.61941.0134 Уголок 2; -
5 06.01303.3113 Болт М8х20SК-8,8-МАN183-А2С 2; -
6 Q150B0620Q Болт 2; -
7 Q40106T16 Шайба 2; -
8 06.13189.0056 Пластина-фиксатор М6-16х24х4,0-С45-ZN 2; -
9 06.07151.1506 Винт 4; -
10 DZ1642160051 Панель управления 1; -
11 81.61990.0073 Переключатель вентилятора 4; -
12 81.25516.0078 Кожух переключателей 2; -
13 81.25229.0554 Элемент люминесцентный 2; -
14 81.61990.0072 Кожух обозначения 1; -
15 81.61990.0071 Кожух с обозначениями 1; -
16 81.25505.6171 Переключатель отопителя 1; -
16 81.25505.0728 Переключатель 1; -
17 81.25505.0975 Переключатель 1; -
18 06.16089.0008 Шайба А10,5-FSТ-МАN183-В1 2; -
19 Q351B10 Гайка 2; -
20 81.61990.0074 Переключатель кондиционера автоматический 1; -
21 81.61990.0073 Переключатель вентилятора 1; -
22 81.61701.0122 Крышка 1; -
23 81.25935.6706 Электроконтроль теплого воздуха 1; -
24 81.90470.0611 Винт РТ-КА4х16-WN1411-SТ-А3С 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
