Топливный бак в сборе
/ Shaanxi DeLONG Е-3 (самосвал)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

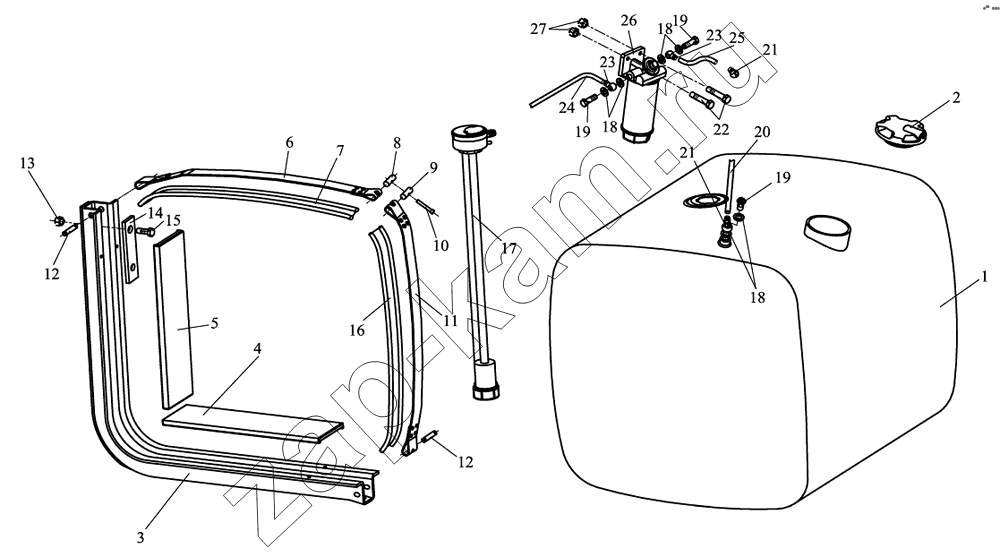

Схема/чертеж: Топливный бак в сборе / Shaanxi DeLONG Е-3 (самосвал)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
18
18
19
19
19
20
21
21
22
23
23
24
25
26
27
Поз. Артикул Название детали Кол-во Цена
1 DZ9114552130 Топливный бак из алюминиевого сплава 1; -
2 DZ9114551541 Крышка бака 1; -
3 DZ9114551711 Опора топливного бака в сборе 2; -
4 DZ9114551527 Прокладка 2; -
5 DZ9114551526 Прокладка 2; -
6 DZ9114551524 Крепежная лента 2; -
7 DZ9114551545 Прокладка 1; -
8 DZ9114551542 Палец 2; -
9 DZ9114551514 Палец 2; -
10 Q218B12120TF2 Винт 2; -
11 DZ9114551525 Крепежная лента 2; -
12 DZ9114551543 Фиксатор 2; -
13 190003888627 Гайка самоблокировочная 4; -
14 DZ9114551714 Закладочная планка 2; -
15 Q151B1660TF2 Болт 4; -
16 DZ9114551546 Прокладка 2; -
17 DZ9114550137 Датчик 1; -
18 Q72316T5F Уплотнительная шайба 6; -
19 190003962627 Пустотелый болт 3; -
20 DZ9100559000 Маслопровод 1; -
21 DZ9114550033 Соединительный шланг 2; -
22 Q150B1270 Болт 2; -
23 DZ9114553043 Штуцер-угольник 2; -
24 DZ9100559000 Маслопровод 1; -
25 DZ9100559000 Маслопровод 1; -
26 DZ91189550126 Фильтр грубой очистки 1; -
27 Q33212 Гайка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
