Установки вспомогательных подвесок
/ Shaanxi DeLONG Е-3 (самосвал)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

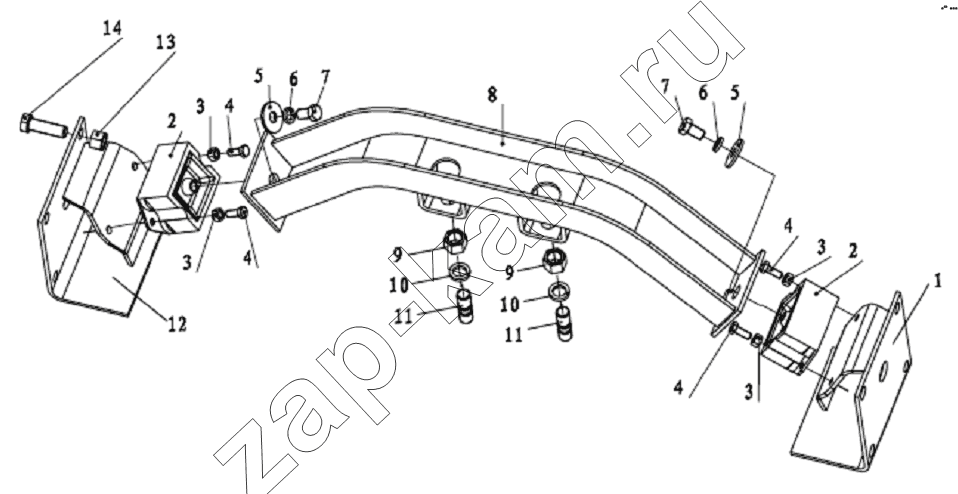

Схема/чертеж: Установки вспомогательных подвесок / Shaanxi DeLONG Е-3 (самосвал)
1
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 DZ93259590104 Правый кронштейн в сборе 1; -
2 DZ93259590108 Передняя опора двигателя 2; -
3 Q33208 Гайка 4; -
4 Q150B0820 Болт 4; -
5 Q40212 Washer 2; -
6 Q40312 Шайба пружинная 2; -
7 Q150B1220 Болт 2; -
8 AZ9112590099 Поперечина в сборе 1; -
9 Q1231630 Шпилька 2; -
10 Q40316 Шайба пружинная 2; -
11 Q341B16 Гайка № 1 2; -
12 DZ93259590105 Левый кронштейн в сборе 1; -
13 Q33216 Гайка 1; -
14 Q150B1645 Болт 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
