Механизм подъема кабины
/ Shaanxi DeLONG Е-3 (тягач)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

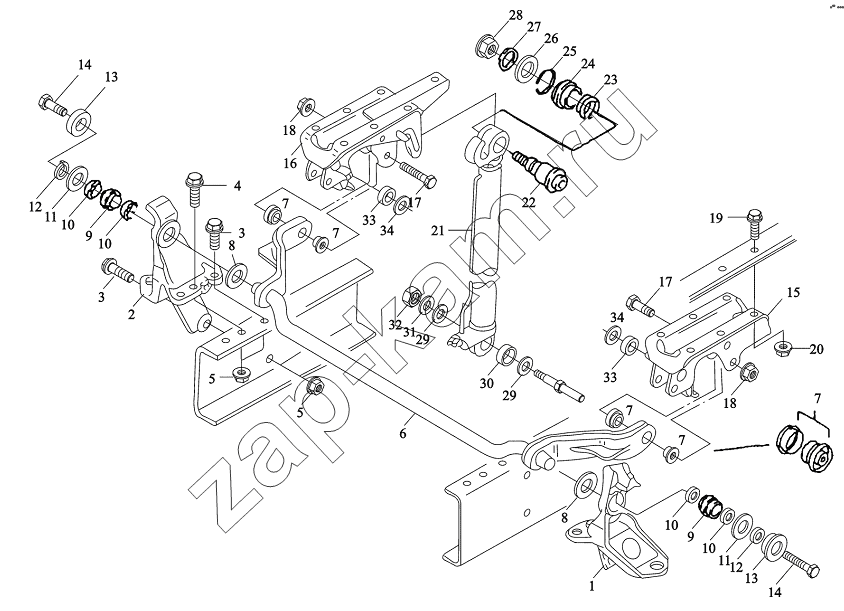

Схема/чертеж: Механизм подъема кабины / Shaanxi DeLONG Е-3 (тягач)
1
2
3
3
4
5
5
6
7
7
7
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
33
34
34
Поз. Артикул Название детали Кол-во Цена
1 DZ1640440050 Кронштейн передней подвески 1; -
2 DZ1640440050 Кронштейн передней подвески 1; -
3 06.02813.4913 Болт М14х40 6; -
4 06.02813.4915 Болт М14х55 4; -
5 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 10; -
6 81.41715.6010 Гайка М14х1,5-10-МАN183-В1 1; -
7 81.96210.0437 Тяга 2; -
8 81.90713.0909 Пробка 2; -
9 06.36950.0510 Шайба 33х65х6-SТ/GI 2; -
10 81.96503.0129 Подшипник 4; -
11 81.96101.0638 Шайба 35,5х47х5-РUR 2; -
12 06.15013.0415 Шайба 32х70х4-РАF 2; -
13 81.96210.0407 Шайба 2; -
14 06.02099.0211 Шайба уплотнительная 2; -
15 81.41720.5341 Болт М14х30 1; -
16 81.41720.5340 Кронштейн левый в сборе 1; -
17 06.01499.0150 Кронштейн правый в сборе 2; -
18 06.11241.0117 Гайка 2; -
19 06.01739.0054 Гайка АМ16х1,5-10-А3С 11; -
20 06.11222.6507 Гайка 14; -
21 DZ1643820060 Цилиндр гидравлический 1; -
22 81.91020.0734 Болт ; -
23 81.97602.0764 Пружина 1,6х32,4х25-Х12СRNI177К 1; -
24 81.41723.0064 Шайба 1; -
25 81.90820.0500 Шайба-фиксатор А23,2х1,25 1; -
26 81.90713.0697 Шайба 25х38х3-РЕ 1; -
27 81.90713.0696 Шайба 16,2х36х4-SТ2К32-А4С 1; -
28 06.11241.0117 Гайка 1; -
29 81.90712.0983 Шайба 2; -
30 81.96502.0867 Шайба уплотнительная 29,5х40х7-РUR 2; -
31 81.90713.0695 Шайба 18,2х44х3-SТ50-2-А3С 1; -
32 06.11241.0321 Гайка АМ18х2-10-МАN183-В1 1; -
33 81.95801.0114 Шайба 20х40х20 2; -
34 06.29010.0117 Шайба 20х1,20-ZNРНR5F 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
