Механизм законтривания кабины
/ Shaanxi DeLONG Е-3 (тягач)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

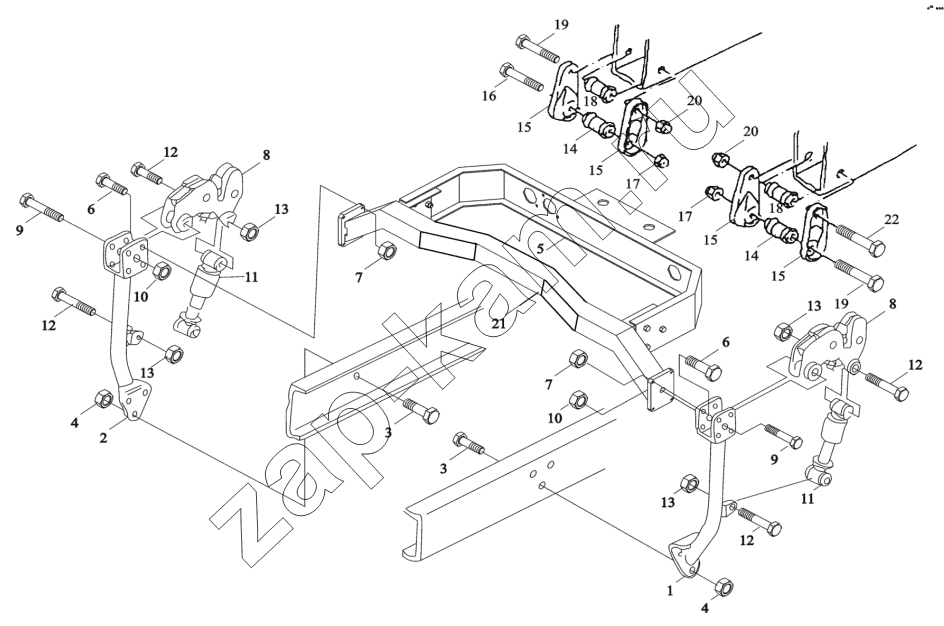

Схема/чертеж: Механизм законтривания кабины / Shaanxi DeLONG Е-3 (тягач)
1
2
3
3
4
4
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
13
13
14
14
15
15
15
15
16
16
17
17
18
18
19
19
20
20
21
Поз. Артикул Название детали Кол-во Цена
1 DZ1640440210 Кронштейн подвески левой задней 1; -
2 DZ1640440215 Кронштейн подвески правой задней 1; -
3 Q151B1440 Болт 6; -
4 190003888458 Гайка 6; -
6 Q150B1225 Hex.screw 8; -
7 Q33412 Болт ВМ12х1,5-8-МАN183-В1 8; -
8 81.61851.6020 Замок кабины 2; -
9 Q151B1690 Болт 2; -
10 Q33416 Гайка 2; -
11 81.41722.6052 Пружина 2; -
12 Q151B1465 Болт 4; -
13 190003888458 Гайка 4; -
14 81.96210.0462 Втулка 2; -
15 81.61851.0008 Крепежная пластина 4; -
16 Q150B1470 Болт 2; -
17 190003888458 Гайка 2; -
18 81.96210.0364 Втулка 2; -
19 Q151B16110 Болт 2; -
20 Q33416 Гайка 2; -
21 DZ1640440085 Рама в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
