Ограничитель и механизм левой двери
/ Shaanxi DeLONG Е-3 (тягач)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

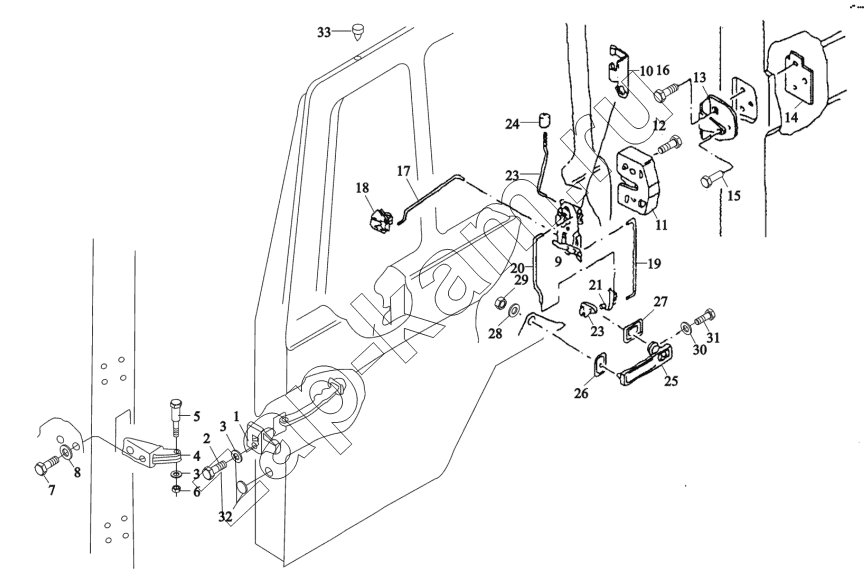

Схема/чертеж: Ограничитель и механизм левой двери / Shaanxi DeLONG Е-3 (тягач)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
Поз. Артикул Название детали Кол-во Цена
1 81.62670.6011 Ограничитель двери в сборе 1; -
2 06.01470.0409 Болт М6х16-8,8-МАN183-В1 2; -
3 06.15013.6109 Шайба А6,4х12х1,6-200НV-МАN183-В1 20; -
4 81.62692.5001 Кронштейн в сборе 1; -
5 81.62691.0010 Болт 1; -
6 06.12072.0153 Гайка 1; -
7 06.01303.3113 Болт М8х20SК-8,8-МАN183-А2С 2; -
8 06.15013.6111 Шайба 2; -
9 DZ1643340030 Замок двери левой в сборе 1; -
10 81.62680.0069 Кронштейн 4; -
11 81.62680.6095 Замок в сборе 1; -
12 06.02829.0009 Болт 2; -
13 81.62680.0055 Пластина-фиксатор 1; -
14 81.90750.0571 Пластина 1; -
15 81.62680.0070 Болт 1; -
16 06.04308.0909 Болт 2; -
17 81.62680.0085 Тяга управления левая 1; -
18 81.62680.0083 Пластина направляющая 1; -
19 81.62680.0074 Тяга управления четвертая 1; -
20 81.62680.0073 Тяга управления третья 1; -
21 81.62680.0069 Кронштейн 1; -
22 81.62641.0085 Кронштейн левый в сборе 1; -
23 81.62680.0087 Тяга управления левая 1; -
23 81.62680.5013 Тяга управления левая 1; -
24 81.62680.0059 Кнопка 1; -
25 81.97100.6098 Ручка дверная 1; -
26 81.62642.0032 Прокладка 1; -
27 81.62642.0031 Прокладка 1; -
28 06.15191.0207 Шайба 6,4х18х1,6-140НV-МАN183-В1 1; -
29 06.11184.0112 Гайка АМ6-8-МАN183-В1 1; -
30 06.16739.0011 Шайба пружинная А6,4х12х1,6-200НV-МАN183-В1 1; -
31 06.02829.0010 Болт М6х10-МК5-4,8-Н-А2С 2; -
32 81.96001.0388 Пробка 2; -
33 81.96002.0142 Пробка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
