Охлаждающая система (тягач)
/ Shaanxi DeLONG Е-3 (тягач)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

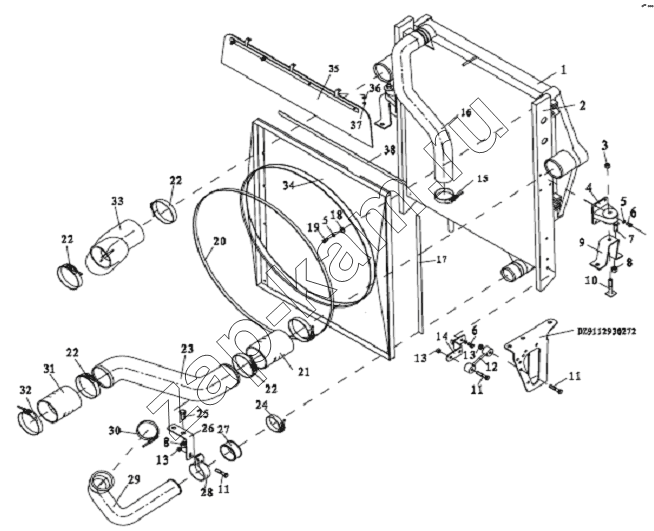

Схема/чертеж: Охлаждающая система (тягач) / Shaanxi DeLONG Е-3 (тягач)
1
2
3
4
5
5
6
6
7
8
8
9
9
10
11
11
11
12
13
13
13
14
14
15
16
17
18
19
20
21
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Поз. Артикул Название детали Кол-во Цена
1 DZ95259531501 Промежуточный радиатор 1; -
2 DZ95259532202 Радиатор в сборе 1; -
3 06.11240.0411 Гайка 2; -
4 81.06225.6008 Держатель радиатора в сборе 2; -
5 Q40308 Шайба пружинная 10; 10 ₽ - 60 ₽
6 Q150B0816 Болт 10; -
7 Q150B1435 Болт 6; -
8 Q33214 Гайка 6; -
9 DZ95259538820 Левый держатель в сборе 1; -
9 DZ95259538830 Правый держатель в сборе 1; -
10 DZ9112538040 Опора в сборе 1; -
11 Q150B1050 Hex.screw 5; -
12 81.06245.0043 Опора в сборе 2; -
13 Q33210 Гайка 4; -
14 DZ95259538814 Правая соединительная планка 1; -
14 DZ95259538815 Левая соединительная планка 1; -
15 Q67683 Хомут 2; -
16 DZ95259535402 Резиновая труба 1; -
17 DZ9114531011 Уплотнительная полоса ; -
18 Q40208 Шайба 4; -
19 Q150B0816TF2 Болт 4; -
20 DZ91259538602 Хомут 1; -
21 DZ9112530003 Силикагелевый патрубок 1; -
22 DZ9003532115 Хомут 4; -
23 DZ95259534018 Впускная труба радиатора 1; -
24 DZ9003532074 Хомут 2; -
25 Q150B1435 Болт 2; -
26 DZ93259538062 Планка 1; -
27 DZ93259535611 Резиновая втулка 1; -
28 DZ93259538606 Нажим трубы 1; -
29 DZ95319535812 Резиновая труба 1; -
30 DZ9003532087 Хомут 1; -
31 DZ9112530115 Силикагелевый патрубок 1; -
32 DZ9003532122 Хомут 1; -
33 DZ95259535401 Выпускная труба радиатора 1; -
34 DZ9112538033 Диффузор вентилятора в сборе 1; -
35 DZ95259536010 Пластина против рециркуляции 3; -
36 Q40205 Шайба 3; -
37 Q340B05 Гайка ; -
38 DZ9114531013 Уплотнительная полоса ; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
