Рабочая площадка
/ Shaanxi DeLONG Е-3 (тягач)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

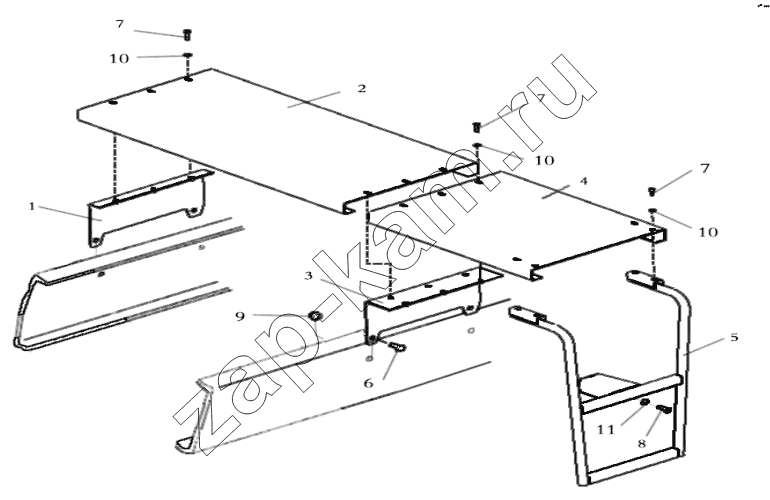

Схема/чертеж: Рабочая площадка / Shaanxi DeLONG Е-3 (тягач)
1
2
3
4
5
6
7
7
7
8
9
10
10
10
11
Поз. Артикул Название детали Кол-во Цена
1 DZ9114930622 Кронштейн правый в сборе 1; -
2 DZ9114930641 Рабочая площадка средняя 1; -
3 DZ9114930632 Кронштейн левый в сборе 1; -
4 DZ9114930640 Рабочая площадка левая 1; -
5 DZ9114930660 Лестница в сборе 1; -
6 06.02813.4911 Болт М14х1,5х30-10 4; -
7 06.01303.3111 Болт 13; -
8 06.01283.5213 Болт 1; -
9 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 4; -
10 06.15013.0411 Шайба А8,4х16х1,6-200НV-МАN183-В1 13; -
11 81.90710.2040 Шайба 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
