Рама в сборе
/ Shaanxi DeLONG Е-3 (тягач)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

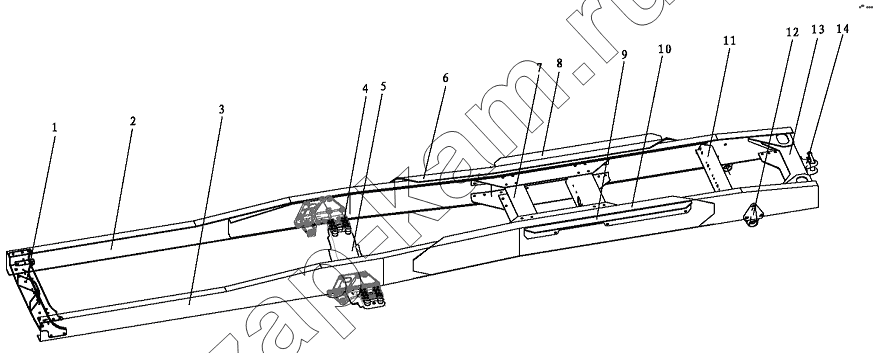

Схема/чертеж: Рама в сборе / Shaanxi DeLONG Е-3 (тягач)
DZ93189510360
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
DZ93189510360 DZ93189510360 Рама в сборе 1; -
1 DZ9114510585 Поперечина передняя в сборе 1; -
2 DZ93189510368 Лонжерон правый 1; -
3 DZ93189510367 Лонжерон левый 1; -
4 81.41201.0042 Блок-подушка 2; -
5 81.41201.0053 Поперечина 1; -
6 DZ93189510369 Правая опорная плита 1; -
7 DZ93189510370 Поперечина в сборе 1; -
8 DZ9112510403 Пластина соединения правая 1; -
9 DZ9112510402 Пластина соединения левая 1; -
10 DZ93189510362 Косынка левая 1; -
11 199100510098 Лонжерон в сборе 1; -
12 199100510008 Кронштейн 2; -
13 DZ9112510633 Поперечина задняя в сборе 1; -
14 DZ9100930010 Сцепное устройство 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
