Рама в сборе
/ Shaanxi DeLONG Е-3 (тягач)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

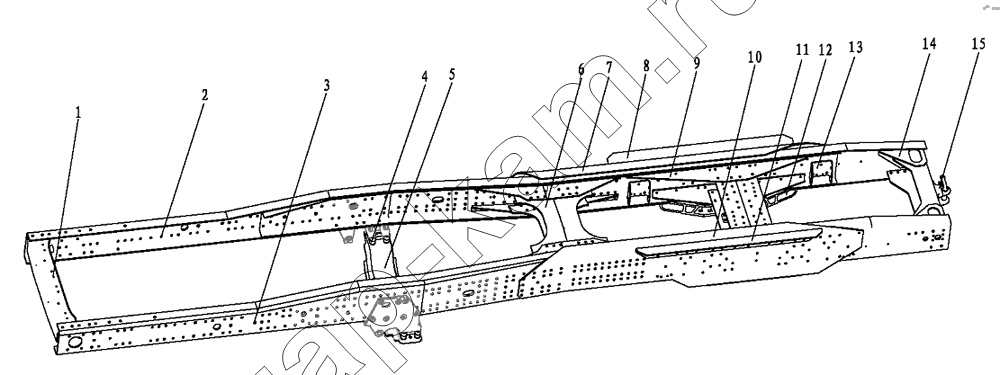

Схема/чертеж: Рама в сборе / Shaanxi DeLONG Е-3 (тягач)
DZ93259510104
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
DZ93259510104 DZ93259510104 Рама в сборе 1; -
1 81.41280.5227 Поперечина передняя в сборе 1; -
2 DZ9114510964 Лонжерон правый 1; -
3 DZ9114510963 Лонжерон левый 1; -
4 81.41201.0042 Блок-подушка 2; -
5 81.41201.0053 Поперечина 1; -
6 DZ9114510955 Поперечина в сборе 1; -
7 DZ93259510978 Косынка правая 1; -
8 DZ9114510956 Правая крепежная планка 1; -
9 DZ9114510900 Поперечина в сборе 1; -
10 DZ93259510977 Косынка левая 1; -
11 DZ9114510954 Левая крепежная планка 1; -
12 199114510015 Средний кронштейн 2; -
13 199014510226 Кронштейн 4; -
14 DZ9112510390 Поперечина задняя в сборе 1; -
15 DZ9100930010 Сцепное устройство 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
