Спальное место нижнее
/ Shaanxi DeLONG Е-3 (тягач)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

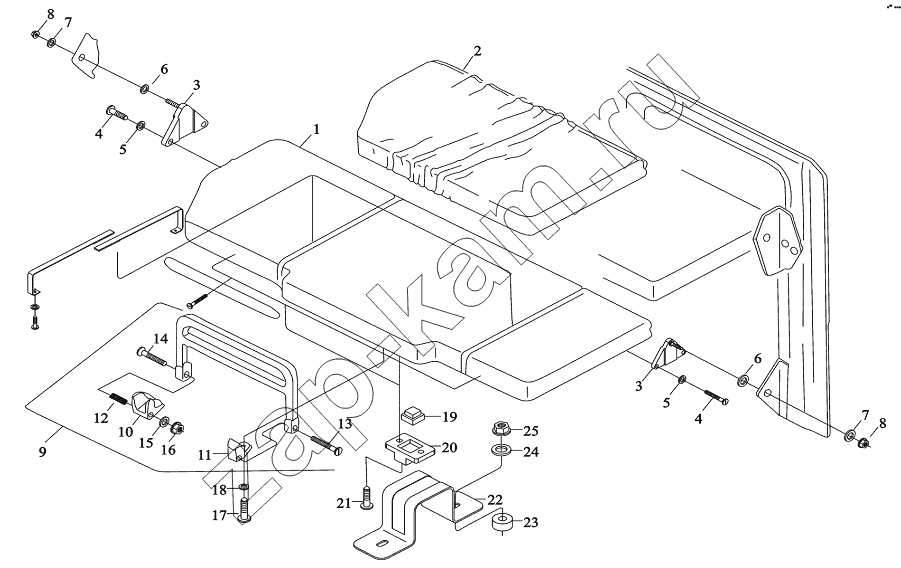

Схема/чертеж: Спальное место нижнее / Shaanxi DeLONG Е-3 (тягач)
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
11
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 81.62159.6268 Спальное место в сборе 1; -
2 81.62160.5143 Спальное место верхнее 1; -
3 81.62159.5229 Пластина 2; -
4 06.04209.0030 Винт М8х16-4,8-Н-А3R 4; -
5 06.15019.0084 Шайба А8,4х16х1,6-200НV-МАN183-В4 4; -
6 81.90713.0004 Шайба 12,5х25х2,5 2; -
7 06.15019.0084 Шайба А8,4х16х1,6-200НV-МАN183-В4 2; -
8 06.11240.0604 Гайка ВМ8-8-МАN184-В4 2; -
9 81.96020.0129 Уплотнитель 26,5х29,5х19-8 2; -
10 81.62670.0019 Проставка 2; -
11 06.04209.0023 Винт М5х16-4,8-Н-А3R 4; -
12 81.62158.5010 Кронштейн 2; -
13 88.90710.0070 Шайба 6,5х20х7-SТ52-3-А3С 4; -
14 06.15190.0407 Шайба 6,4х18х1,6-140НV-А3R 4; -
15 06.12079.0003 Гайка М6-6-А3R 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
