Воздухопровод
/ Shaanxi DeLONG Е-3 (тягач)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

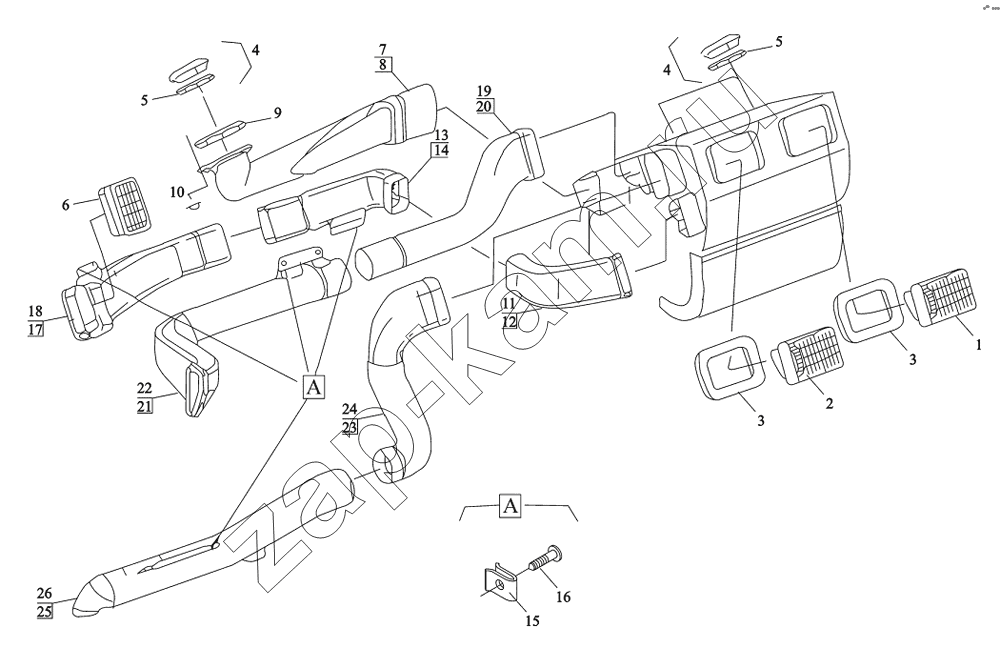

Схема/чертеж: Воздухопровод / Shaanxi DeLONG Е-3 (тягач)
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 81.61950.0246 Центральное сопло правое 1; -
2 81.61950.0247 Центральное сопло левое 1; -
3 81.61951.2009 Прокладка 2; -
4 81.61951.6030 Подающее сопло 4; -
5 81.96501.2012 Уплотнитель 4; -
6 81.61950.6028 Сопло 2; -
7 81.61950.0213 Дефростер левый 1; -
8 81.61950.0214 Дефростер правый 1; -
9 81.61951.2003 Прокладка 2; -
10 06.41159.0050 Шайба-фиксатор 5-18-СК67/РVС-SW 2; -
11 81.61950.0239 Воздуховод левый внутренний 1; -
12 81.61950.0238 Воздуховод правый внутренний 1; -
13 81.61950.0229 Воздуховод левый 1; -
14 81.61950.0228 Воздуховод правый 1; -
15 06.07158.4504 Гайка SТ4,2х16Z1-С-Н-А3R 10; -
16 06.13189.0051 Пластина-фиксатор SТ4,2-4-А3С 10; -
17 81.61950.0233 Воздуховод левый внешний 1; -
18 81.61950.0232 Воздуховод правый внешний 1; -
19 81.61950.0215 Воздуховод двери левый внутренний 1; -
20 81.61950.0216 Воздуховод двери правый внутренний 1; -
21 81.61950.0219 Воздуховод двери левый внешний 1; -
22 81.61950.0220 Воздуховод двери правый внешний 1; -
23 81.61950.0223 Воздуховод левый внутренний в ноги 1; -
24 81.61950.0222 Воздуховод правый внутренний в ноги 1; -
25 81.61950.0225 Воздуховод левый в ноги 1; -
26 81.61950.0224 Воздуховод правый в ноги 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
