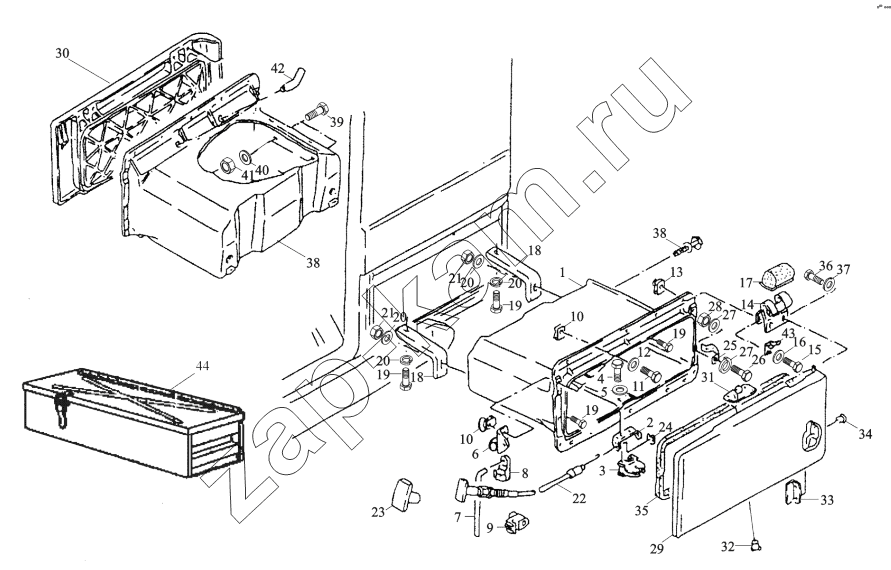

Ящик инструментов
/ Shaanxi DeLONG Е-3 (тягач)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
18
19
19
19
19
20
20
20
20
21
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
43
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 81.66912.0146 | Ящик инструментов правый | 1; | |
| 2 | 81.66912.0036 | Кронштейн замок | 1; | |
| 3 | 81.97122.0028 | Замок | 1; | |
| 4 | 06.01470.3413 | Болт М6х25Z2-SС-8,8-МАN183-А2С | 4; | |
| 5 | 06.15013.0409 | Шайба А6,4х12х1,6-200НV-МАN183-В1 | 4; | |
| 6 | 81.66912.0037 | Кронштейн | 2; | |
| 7 | 81.66912.0059 | Тяга | 2; | |
| 8 | 81.97640.0210 | Хомут-пружина | 2; | |
| 9 | 81.97445.0173 | Хомут тяги | 2; | |
| 10 | 06.13189.0108 | Пластина-фиксатор SТ4,8-5-МАN183-В1 | 12; | |
| 11 | 06.07154.1605 | Винт SТ4,8х19С-НА3С | 14; | |
| 12 | 06.15190.0307 | Шайба 6,4х18х1,6-140НV-МАN183-В1 | 14; | |
| 13 | 06.13189.0056 | Пластина-фиксатор М6-16х24х4,0-С45-ZN | 4; | |
| 14 | 81.97201.0229 | Шарнир | 4; | |
| 15 | 06.01470.3413 | Болт М6х25Z2-SС-8,8-МАN183-А2С | 4; | |
| 16 | 06.15190.0307 | Шайба 6,4х18х1,6-140НV-МАN183-В1 | 4; | |
| 17 | 81.96410.0564 | Крышка | 4; | |
| 18 | 81.66912.0038 | Кронштейн ящика | 4; | |
| 18 | 81.19220.0684 | Кронштейн | 2; | |
| 19 | 06.01470.1510 | Болт М8х18Z2-8,8-МАN183-А2С | 8; | |
| 20 | 06.15190.0309 | Шайба 8,4х24х2-140НV-МАN183-В1 | 8; | |
| 21 | 06.11064.2114 | Гайка ВМ8-04-А2С | 4; | |
| 22 | 81.95501.6372 | Тросик | 2; | |
| 23 | 81.97001.0518 | Рукоятка | 1; | |
| 24 | 06.29050.0109 | Шайба стопорная | 2; | |
| 25 | 81.97651.0111 | Ограничительная пружина | 2; | |
| 26 | 06.01283.4911 | Болт М6х16-8,8-МАN183-В1 | 2; | |
| 27 | 06.15190.0307 | Шайба 6,4х18х1,6-140НV-МАN183-В1 | 2; | |
| 28 | 06.11064.2112 | Гайка М6-8-МАN183-В1 | 2; | |
| 29 | 81.66912.0033 | Крышка левого ящика | 1; | |
| 30 | 81.66912.0034 | Крышка правого ящика | 1; | |
| 31 | 81.66912.2543 | Фиксатор | 2; | |
| 32 | 06.24249.0074 | Заклепка 4,8х7,5-9 | 8; | |
| 33 | 81.97488.2075 | Уголок | 2; | |
| 34 | 06.24249.0073 | Заклепка 4,8х5-6,5 | 4; | |
| 35 | 81.96601.2023 | Прокладка | 2; | |
| 36 | 06.01283.4909 | Болт М6х10-8,8-МАN183-В1 | 8; | |
| 37 | 06.15191.0207 | Шайба 6,4х18х1,6-140НV-МАN183-В1 | 8; | |
| 38 | 81.66912.0145 | Ящик инструментов левый | 1; | |
| 39 | 06.01470.0409 | Болт М6х16-8,8-МАN183-В1 | 4; | |
| 40 | 06.15191.0207 | Шайба 6,4х18х1,6-140НV-МАN183-В1 | 4; | |
| 41 | 06.11184.0112 | Гайка АМ6-8-МАN183-В1 | 4; | |
| 42 | 81.96001.0416 | Трубка | 4; | |
| 43 | 81.97201.0252 | Фиксатор | 4; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
