Задний кронштейн крыла
/ Shaanxi DeLONG Е-3 (тягач)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

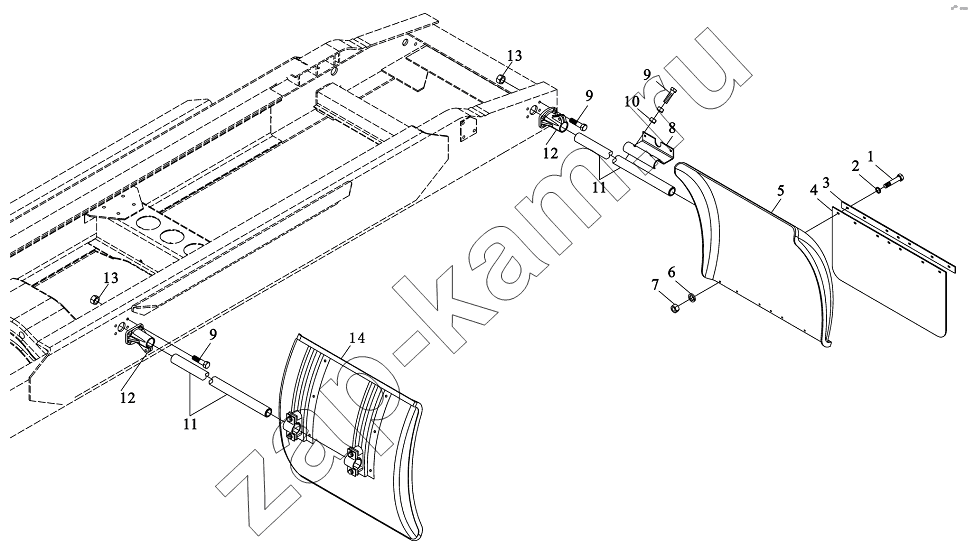

Схема/чертеж: Задний кронштейн крыла / Shaanxi DeLONG Е-3 (тягач)
1
2
3
4
5
6
7
8
8
9
9
9
10
11
11
11
12
12
12
13
13
14
Поз. Артикул Название детали Кол-во Цена
1 Q150B0620 Hex.screw 10; -
2 Q40206 Шайба 10; -
3 DZ9112952068 Пластина 2; -
4 DZ9112952069 Брызговик 2; -
5 81.66410.0086 Брызговик 2; -
6 Q40506 Шайба пружинная -
7 Q340B06 Nut 10; -
8 DZ9112950110 Крепление задних фонарей 1; -
8 DZ9112950120 Крепление задних фонарей правое 1; -
9 Q150B1040 Болт 24; -
10 Q340B10 Nut 4; 80 ₽
11 81.66420.5261 Кронштейн передний правый в сборе 1; -
11 81.66420.5262 Кронштейн передний левый в сборе 1; -
12 81.66420.5263 Кронштейн задний правый в сборе 1; -
12 81.66420.5264 Кронштейн задний левый в сборе 1; -
13 Q40506 Шайба пружинная 20; -
14 81.66410.0086 Брызговик -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
