Задний стабилизатор (4х2)
/ Shaanxi DeLONG Е-3 (тягач)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

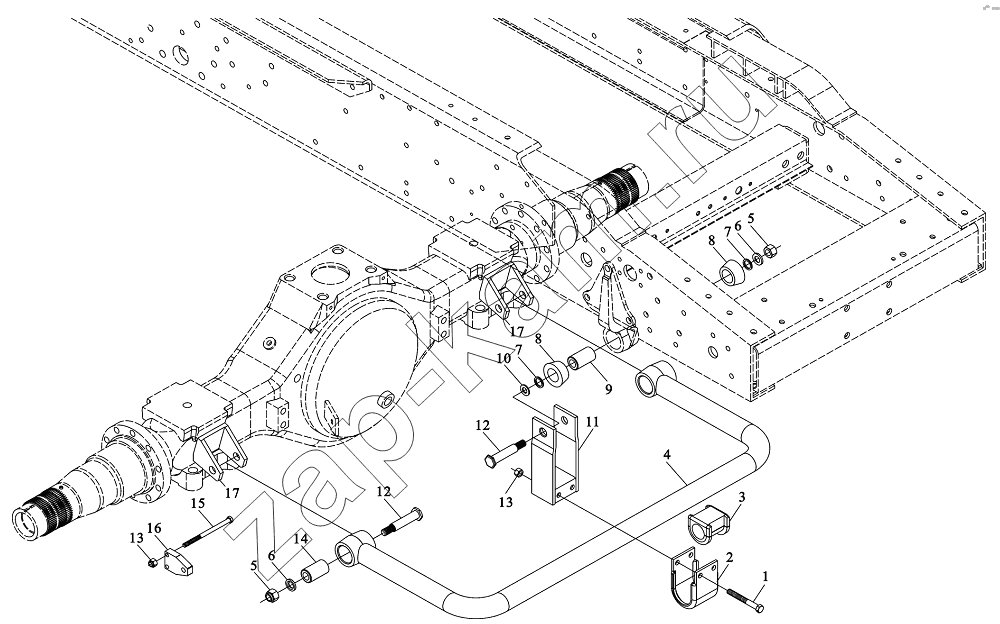

Схема/чертеж: Задний стабилизатор (4х2) / Shaanxi DeLONG Е-3 (тягач)
1
2
3
4
5
5
6
6
7
7
8
8
9
10
11
11
12
12
13
13
14
15
16
17
17
Поз. Артикул Название детали Кол-во Цена
1 190003803662 Болт 4; -
2 178000680032 Хомут 2; -
3 199100680067 Подушка 2; -
4 188000680014 Стабилизатор 2; -
5 190003888459 Гайка VМ16х1,5DIN980 2; -
6 178000680030 Шайба 2; -
7 168000250092 Шайба уплотнительная 4; -
8 199100680066 Проставка 4; -
9 199100680037 Втулка 2; -
10 199100680071 Шайба 2; -
11 199100680016 Держатель стабилизатора 2; -
11 199100680038 Держатель стабилизатора 2; -
12 178000680029 Болт 4; -
13 190003888457 Гайка самоблокировочная 8; -
14 178000680035 Втулка 2; -
15 190003803664 Болт 4; -
16 19000680044 Соединительная пластина 4; -
17 199012330019 Кронштейн 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
