Клапан тормозной
/ Shaanxi MAN-F2000 (SX3254JS384)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

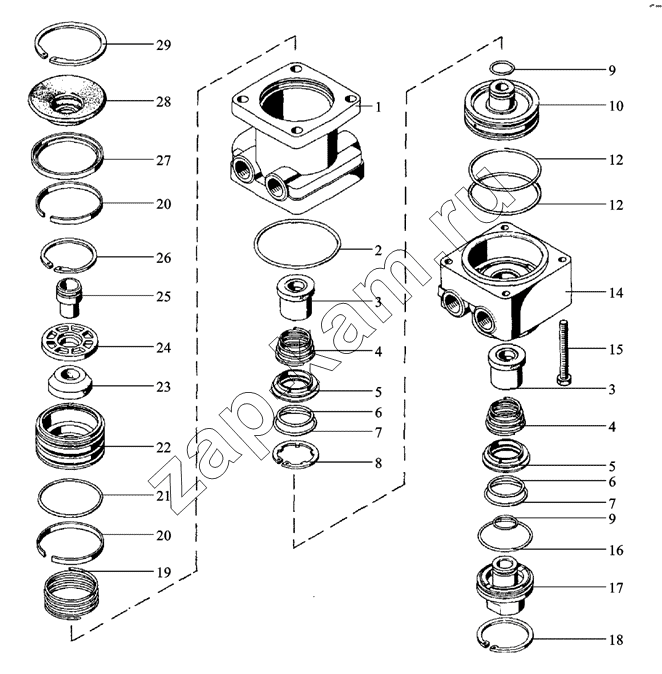

Схема/чертеж: Клапан тормозной / Shaanxi MAN-F2000 (SX3254JS384)
1
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
12
12
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
Поз. Артикул Название детали 4446505658 Цена
1 Верхняячастькорпуса Верхняя часть корпуса 11111 -
2 3514CF1-352 Кольцо уплотнительное 11111 -
3 3514CF1-340 Калпан 22222 -
4 Пружина Пружина 22222 -
5 Втулкапружины Втулка пружины 22222 -
6 3514CF1-344 Шайба уплотнительная 22222 -
7 3514CF1-346 Шайба уплотнительная 22222 -
8 Q43038 Кольцо стопорное 11111 -
9 3514CF1-349 Кольцо уплотнительное 22222 -
10 Поршень Поршень 11111 -
12 3514CF1-351 Кольцо уплотнительное 22222 -
14 Нижняячастькорпуса Нижняя часть корпуса 11111 -
15 Q150B0655 Болт 44444 -
16 3514CF1-357 Кольцо уплотнительное 11111 -
17 Корпуснаправляющий Корпус направляющий 11111 -
18 Q43047 Кольцо стопорное 11111 -
19 Пружина Пружина 11111 -
20 3514CF1-728 Кольцо направляющее 22222 -
21 3514CF1-329 Кольцо уплотнительное 11111 -
22 Поршень Поршень 11111 -
23 3514CF1-331 Пружина 11111 -
24 Гнездопружины Гнездо пружины 11111 -
25 Держатель Держатель 11111 -
26 Q43045 Кольцо стопорное 11111 -
27 Кольцо Кольцо 11111 -
28 3514CF1-736 Тарелка 11111 -
29 Q43060 Кольцо стопорное 11111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
