Клапан управления тормозами прицепа
/ Shaanxi MAN-F2000 (SX3254JS384)

Тип техники

Марка

Модель

Схема

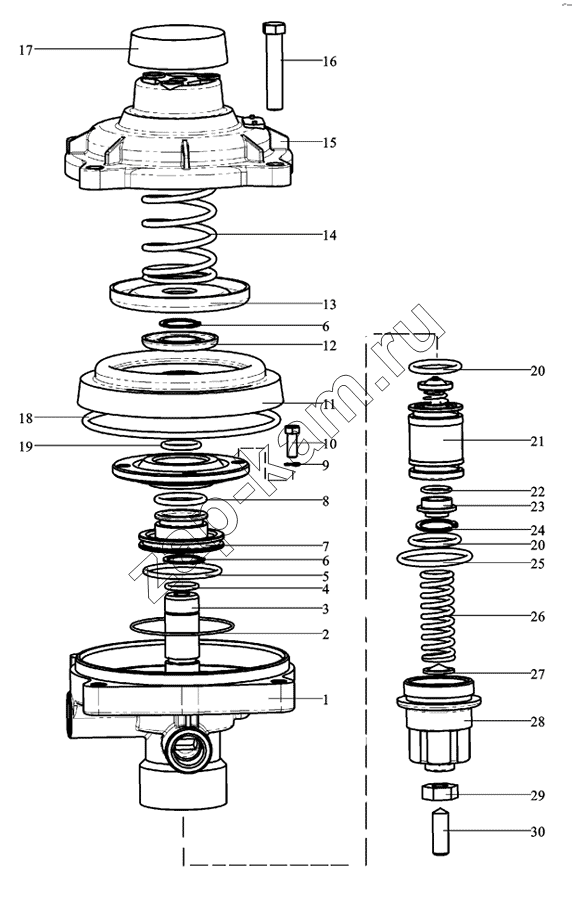

Схема/чертеж: Клапан управления тормозами прицепа / Shaanxi MAN-F2000 (SX3254JS384)

1

2

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

24

25

26

27

28

29

30

Поз.	Артикул		Название детали	44	46	50	56	58	Цена
1	Q340B08		Гайка	4	4	4	4	4	-
2	3522CF1-319		Кольцо уплотнтельное	2	2	2	2	2	-
3	Поршеньнижний		Поршень нижний	1	1	1	1	1	-
4	Q43038		Кольцо стопорное	1	1	1	1	1	-
5	3522CF1339		Кольцо уплотнительное	2	2	2	2	2	-
6	Пружина		Пружина	1	1	1	1	1	-
7	Гнездопружины		Гнездо пружины	1	1	1	1	1	-
8	3522CF1345		Кольцо уплотнительное	1	1	1	1	1	-
9	Поршеньсредний		Поршень средний	1	1	1	1	1	-
10	3522CF1344		Болт	1	1	1	1	1	-
11	Поршеньверхний		Поршень верхний	1	1	1	1	1	-
12	3522CF1311		Шайба	1	1	1	1	1	-
13	3522CF1313		Тарелка пружины	1	1	1	1	1	-
14	Пружина		Пружина	1	1	1	1	1	-
15	Верхняячастькорпуса		Верхняя часть корпуса	4	4	4	4	4	-
16	Q150B0865Q		Болт	1	1	1	1	1	-
17	Колпак		Колпак	1	1	1	1	1	-
18	Кольцоуплотнительное		Кольцо уплотнительное	2	2	2	2	2	-
19	3522CF1320		Диафрагма	1	1	1	1	1	-
20	3522CF1-341		Кольцо	1	1	1	1	1	-
21	Клапан всборе		Клапан в сборе	1	1	1	1	1	-
22	Кольцоуплотнительное		Кольцо уплотнительное	1	1	1	1	1	-
23	Сдержнклапана		Сдержн клапана	4	4	4	4	4	-
24	3522CF1-334		Кольцо уплотнительное	1	1	1	1	1	-
25	Кольцо		Кольцо	1	1	1	1	1	-
26	Пружина		Пружина	1	1	1	1	1	-
27	Корпус		Корпус	1	1	1	1	1	-
28	Q4403210		Крышка нижняя	1	1	1	1	1	-
29	Q2140612		Гайка	2	2	2	2	2	-
30	Ось		Ось	1	1	1	1	1	-

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
