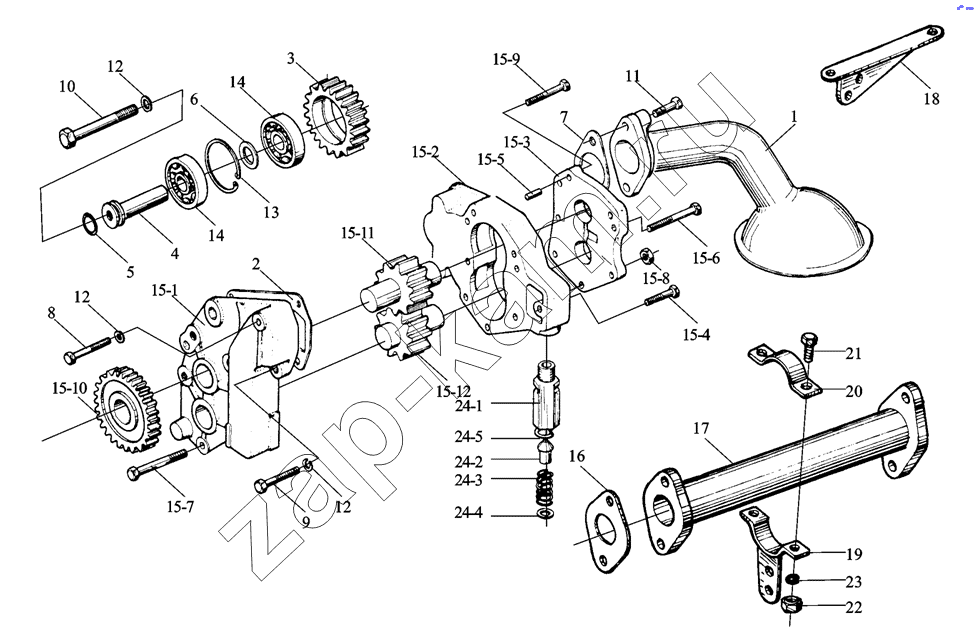

Маслянный насос и маслянный фильтр
/ Shaanxi MAN-F2000 (SX3254JS384)
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
14
15
15
15-1
15-2
15-3
15-4
15-5
15-6
15-7
15-8
15-9
15-10
15-10
15-11
15-12
16
17
18
19
20
21
22
23
24
24-1
24-2
24-3
24-4
24-5
| Поз. | Артикул | Название детали | 44 | 46 | 50 | 56 | 58 | Цена | |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 61500070082 | Маслоприемник в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 2 | 614070055 | Прокладка насоса | 1 | 1 | 1 | 1 | 1 | - | |
| 3 | 614070061 | Шестерня масляного насоса | 1 | 1 | 1 | 1 | 1 | - | |
| 4 | 6140756 | Вал шестерни насоса | 1 | 1 | 1 | 1 | 1 | - | |
| 5 | 614070155 | Кольцо уплотнительное | 1 | 1 | 1 | 1 | 1 | - | |
| 6 | 6140749 | Шайба установочная | 1 | 1 | 1 | 1 | 1 | - | |
| 7 | 6140778 | Прокладка | 1 | 1 | 1 | 1 | 1 | - | |
| 8 | 90003800551 | Болт М1Ох55 DIN931 | 1 | 1 | 1 | 1 | 1 | - | |
| 9 | 90003802527 | Болт МI0х30 DIN933 | 1 | 1 | 1 | 1 | 1 | - | |
| 10 | 90003802578 | Болт М10х95 DIN933 | 1 | 1 | 1 | 1 | 1 | - | |
| 11 | 90003802523 | Болт М10х25 D00933 | 2 | 2 | 2 | 2 | 2 | - | |
| 12 | 90003931122 | Шайба В10 D00127 | 2 | 2 | 2 | 2 | 2 | - | |
| 13 | 90003934732 | Стопорное кольцо 47х1,75 DIN984 | 1 | 1 | 1 | 1 | 1 | - | |
| 14 | 90003311410 | Шарикоподшипник 6303 DIN625С3 | 2 | 2 | 2 | 2 | 2 | - | |
| 15 | AZ1500070021 | Маслянный насос в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 15 | 612600070060 | Маслянный насос в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 15-1 | 61500070029 | Передняя крышка насоса | 1 | 1 | 1 | 1 | 1 | - | |
| 612600070012 | 612600070012 | Передняя крышка | 1 | 1 | 1 | 1 | 1 | - | |
| 15-2 | AZ1500070015 | Корпус | 1 | 1 | 1 | 1 | 1 | - | |
| 612600070015 | 612600070015 | Корпус | 1 | 1 | 1 | 1 | 1 | - | |
| 15-3 | 61500070024 | Задняя крышка насоса | 1 | 1 | 1 | 1 | 1 | - | |
| 612600070014 | 612600070014 | Задняя крышка | 1 | 1 | 1 | 1 | 1 | - | |
| 15-4 | 90003800441 | Болт М8х45 DIN931 | 1 | 1 | 1 | 1 | 1 | - | |
| 15-5 | 90003901420 | Вкладыш 8m6х20 DIN7 | 4 | 4 | 4 | 4 | 4 | - | |
| 15-6 | 90003800458 | Болт 4М8х70 DIN931 | 4 | 4 | 4 | 4 | 4 | - | |
| 15-7 | 90003800465 | Болт М8х80 DIN931 | 1 | 1 | 1 | 1 | 1 | - | |
| 15-8 | 90003871252 | Гайка | 1 | 1 | 1 | 1 | 1 | - | |
| 15-9 | AZ90003860010 | Болт | 1 | 1 | 1 | 1 | 1 | - | |
| 15-10 | 614070060 | Шестерня насоса | 1 | 1 | 1 | 1 | 1 | - | |
| 15-10 | 612600070011 | Шестерня | 1 | 1 | 1 | 1 | 1 | - | |
| 15-11 | AZ1500070019 | Вал-шестерня | 1 | 1 | 1 | 1 | 1 | - | |
| 15-12 | AZ1500070020 | Вал-шестерня | 1 | 1 | 1 | 1 | 1 | - | |
| 16 | 612600070001 | Прокладка | 1 | 1 | 1 | 1 | 1 | - | |
| 17 | 612600070020 | Соединительная трубка | 1 | 1 | 1 | 1 | 1 | - | |
| 18 | 612600070023 | Верхняя опора | 1 | 1 | 1 | 1 | 1 | - | |
| 19 | 612600070024 | Нижняя опора | 1 | 1 | 1 | 1 | 1 | - | |
| 20 | 612600070025 | Прижимной кронштейн | 1 | 1 | 1 | 1 | 1 | - | |
| 21 | 90003802544 | Болт | 1 | 1 | 1 | 1 | 1 | - | |
| 22 | 90003871305 | Гайка заклепная М10 D00934 | 1 | 1 | 1 | 1 | 1 | - | |
| 23 | 90003932024 | Шайба пружинная В10 D00137 | 1 | 1 | 1 | 1 | 1 | - | |
| 24 | 61500070099 | Клапан масляного насоса в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 24-1 | 61500070098 | Корпус клапана | 1 | 1 | 1 | 1 | 1 | - | |
| 24-2 | 614070130 | Клапан | 1 | 1 | 1 | 1 | 1 | - | |
| 24-3 | 614070131 | Пружина | 1 | 1 | 1 | 1 | 1 | - | |
| 24-4 | 681270027 | Прокладка | 1 | 1 | 1 | 1 | 1 | - | |
| 24-5 | AZ9003930011 | Стопорное кольцо | 1 | 1 | 1 | 1 | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
