Механизм переключения передач
/ Shaanxi MAN-F2000 (SX3254JS384)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

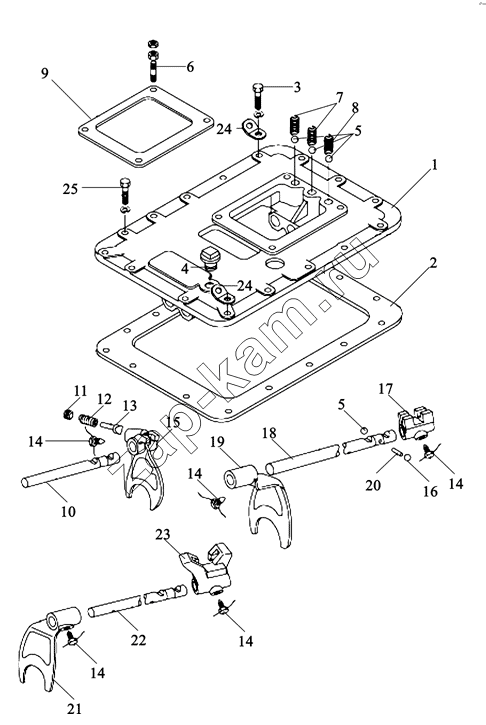

Схема/чертеж: Механизм переключения передач / Shaanxi MAN-F2000 (SX3254JS384)
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
Поз. Артикул Название детали 4446505658 Цена
16135 16135 Вилка 1/2 передачи 11111 -
16136 16136 Вилка 3/4 и 7/8 передач 11111 -
A-C02002 A-C02002 Механизм переключения передач 11111 -
1 F99980 Верхняя крышка в сборе 11111 -
1 F99980 Верхняя крышка в сборе 11111 -
2 14918 Прокладка 11111 -
3 GB21-76M10x38 Болт 22222 -
4 Q614B10 Пробка коническая 11111 -
5 GB/T308-200212.7 Шарик фиксатора 33333 -
6 11066 Шпилька 22222 по запросу
7 F96085 Пружина 44444 360 ₽
8 F96084 Пружина 22222 -
9 1642 Прокладка 11111 по запросу
10 16132 Шток вилки переключения пониженной передачи 11111 -
11 8968 Гайка 11111 -
12 8774 Пружина 11111 -
13 F99671 Болт 11111 -
14 3220 Винт 55555 1 690 ₽ -
15 F99664 Вилка пониженной передач заднего хода 11111 -
16 GB/T308-2002 Шарик 22222 -
17 F99588 Блок 1/2 и 5/6 передач 19,05 11111 -
18 16133 Шток вилки 1/2 и 5/6 передач 11111 -
19 16135 Вилка 1/2 передачи 11111 -
20 1634 Фиксатор 11111 7 360 ₽
21 16136 Вилка 3/4 и 7/8 передач 11111 -
22 18643 Шток вилки 3/4 и 7/8 передач 11111 -
23 F99589 Рычаг переключения передач 3/4 и 7/8 sрееd 11111 -
24 20815 Кронштейн 22222 360 ₽
25 GB21-76M10x32 Болт 1414141414 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
