AIR CLEANING DEVICE
/ Shaanxi Shacman F2000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

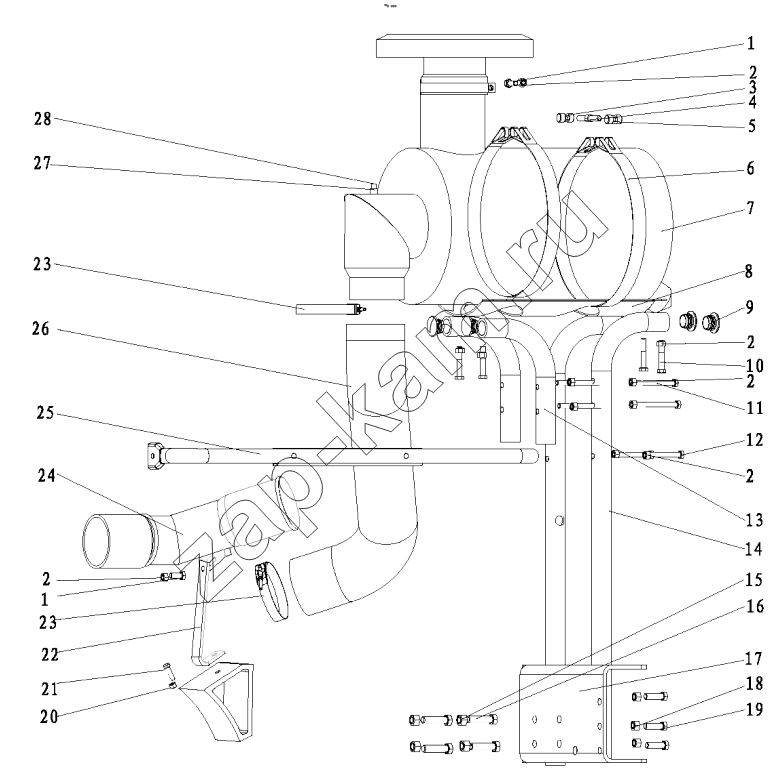

Схема/чертеж: AIR CLEANING DEVICE / Shaanxi Shacman F2000
1
1
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
1 Q150B1025 Болт 3; -
2 Q33210 Гайка 10; -
3 128000550027 Inside screw thread dowel 2; -
4 128000550029 Strain screw 2; -
5 128000550028 Inside screw thread dowel 2; -
6 199012190130 Close strip 2; -
7 DZ9112190204 Air cleaner 1; -
8 DZ93259190139 Fix plate 1; -
9 DZ91259955111 Stopper 4; -
10 Q150B1060 Hex screw 4; -
11 Q150B10100 Hex screw 4; -
12 Q150B1085 Hex screw 3; -
13 DZ93259190138 Brace 2; -
14 DZ93259190158 Brace 2; -
15 Q33214 Гайка 13; -
16 Q150B1455 Hex head bolt 4; -
17 DZ93259190128 Bracket 1; -
18 Q33212 Гайка 4; -
19 Q150B1265 Болт 4; -
20 Q33208 Гайка 1; -
21 Q150B0830 Болт 1; -
22 DZ9112190168 Triangle bracket 1; -
23 DZ9003532122 Хомут 2; -
24 DZ1560110168 Air intake pipe 1; -
25 DZ93259190132 Pull pole 1; -
26 DZ9112190082 Hose 1; -
27 161200190040 on-off 1; -
28 169100770028 mantle 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
