AIR COMPRESSOR ASSEMBLY GRP100130262
/ Shaanxi Shacman F2000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

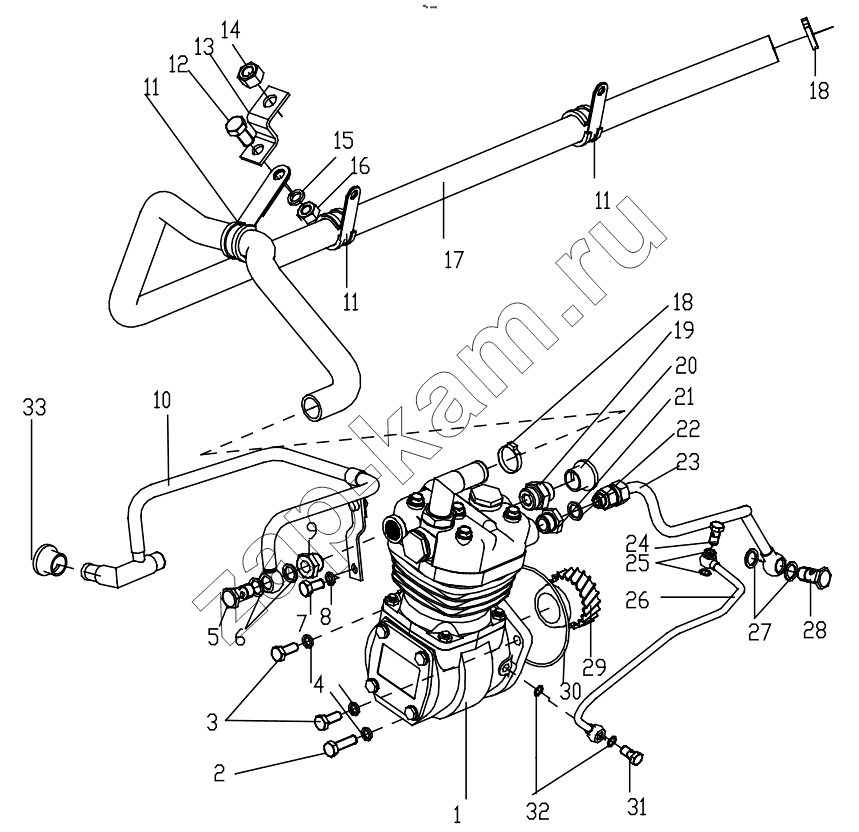

Схема/чертеж: AIR COMPRESSOR ASSEMBLY GRP100130262 / Shaanxi Shacman F2000
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Поз. Артикул Название детали Кол-во Цена
1 612600130403 Air compressoe parts 1; -
2 90003802527s Hexagon bolt 1; -
3 90003802536 Hexagon bolt 2; -
4 90003931122 Шайба В10 D00127 3; -
5 90003962627 Hollow screw 1; -
6 13023361 Spring lock washer 2; -
7 90011350026 Hexagon bolt 1; -
8 90014010001 Spring lock washer 3; -
9 99100360161 Abnormity connect 1; -
10 612600130565 Backwater pipe 1; -
11 612600112639 Flexible pipe clip 3; -
12 90011350026 Bolt 1; -
13 612600130371 Trestle 1; -
14 90012210005 Nut 1; -
15 90014010001 Spring lock washer 1; -
16 90012210003 Гайка М10 DIN934 1; -
17 612600130372 Flexible pipe 1; -
18 90003989301 Хомут шланга 2; -
19 612600130275 Tie-out 1; -
20 B291.14 Stopn upi 1; -
21 99100360161 Abnormity connect 1; -
22 90003098016 Spring lock washer 3; -
23 612600130316 Infall water pipe 1; -
24 612600130333 Hollow screw 1; -
25 612600080246 Sealing ring 2; -
26 612600130326 Lubricat oil link 1; -
27 13023361 Spring lock washer 3; -
28 90003962627 Hollow screw 1; -
29 602600130309 Gear 1; -
30 30800010003 Seal ring 1; -
31 612600130333 Hollow screw 1; -
32 612600080246 Sealing ring 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
