ALUMINUM ALLOY FUEL TANK ASSEMBLY 400L
/ Shaanxi Shacman F2000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

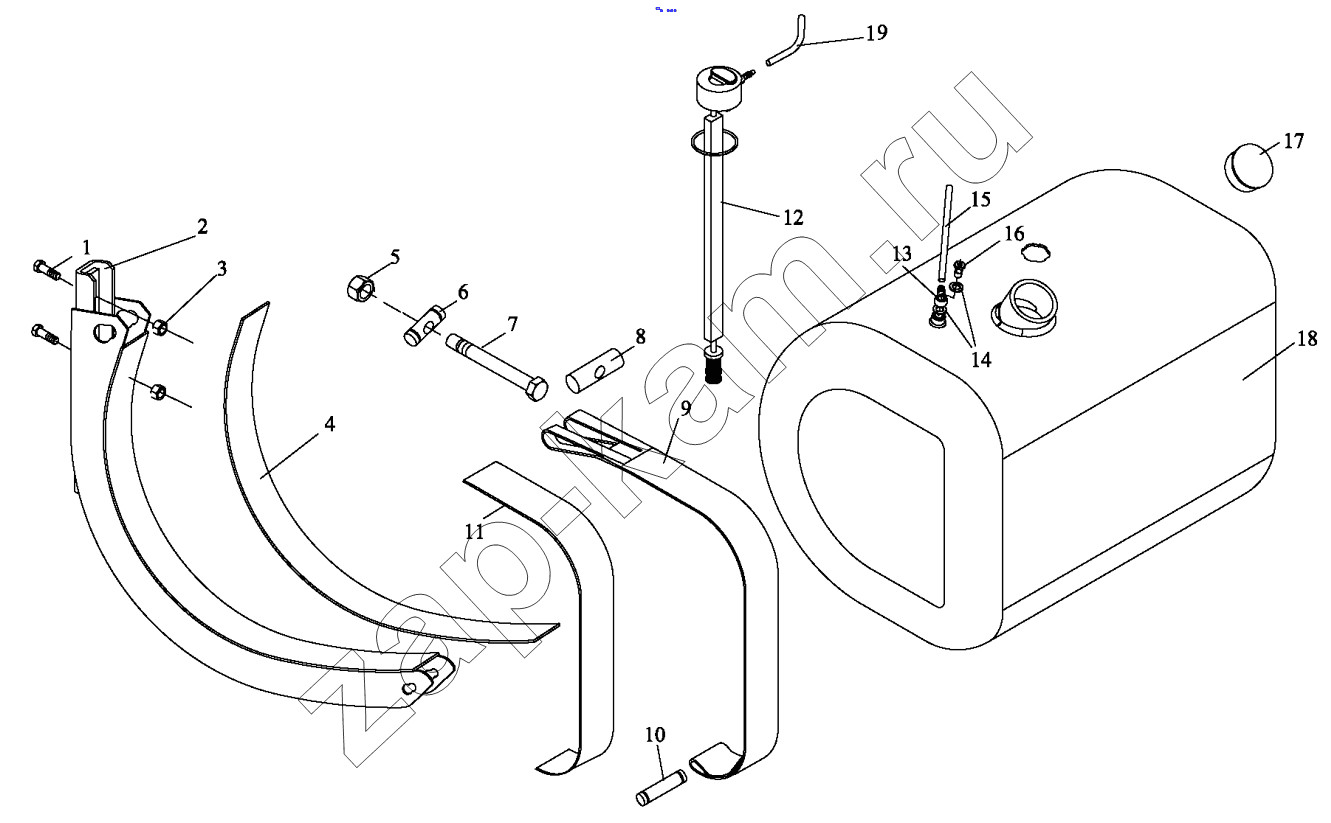

Схема/чертеж: ALUMINUM ALLOY FUEL TANK ASSEMBLY 400L / Shaanxi Shacman F2000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 Q151B1665TF2 Болт 4; -
2 DZ9114552610 Bracket 2; -
3 19000388627 Гайка 4; -
4 DZ9114550840 Защитная прокладка 2; -
5 Q340B16 Nut 2; -
6 DZ9114550453 Штифт 2; -
7 Q218B16170TF2 Винт 2; -
8 DZ9114550452 Штифт 2; -
9 DZ9114550854 Крепежная лента 2; -
10 DZ9114550457 Штифт 2; -
11 DZ9114550454 Защита 2; -
12 DZ9114550142 Sensor 1; -
13 DZ9114550233 Hose joint 1; -
14 190003098016 Уплотнительная шайба 2; -
15 DZ9100556255 Pipe 1; -
16 190003962627 Пустотелый болт 1; -
17 DZ9114550458 Крышка 1; -
18 DZ9114550711 Топливный бак алюминиевого сплава 1; -
19 DZ9100558167 Pipe 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
