CONTROL VALVE, TRAILER BRAKE
/ Shaanxi Shacman F2000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

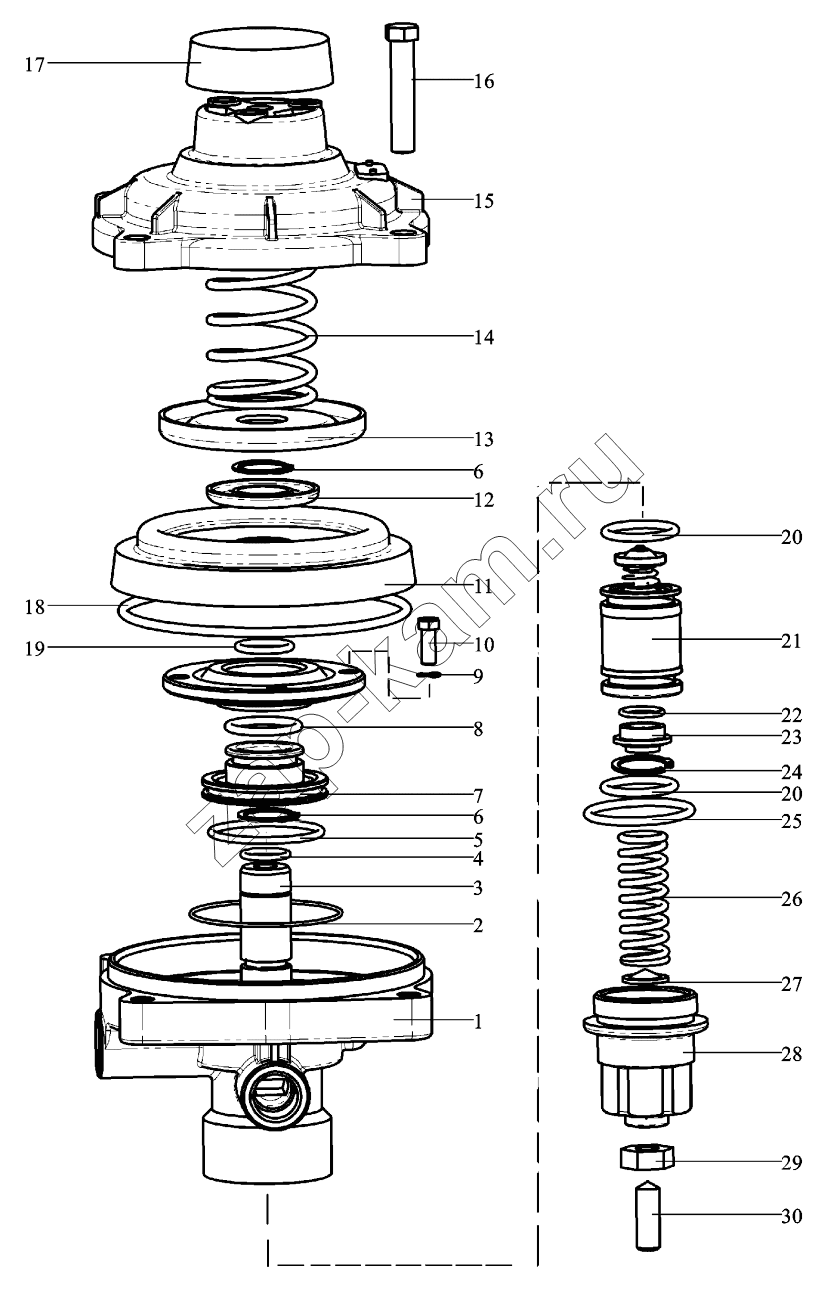

Схема/чертеж: CONTROL VALVE, TRAILER BRAKE / Shaanxi Shacman F2000
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
1 Q340B08 Гайка 4; -
2 3522CF1-319 Кольцо уплотнтельное 2; -
3 Piston lower Piston lower 1; -
4 Q43038 Кольцо стопорное 1; -
5 3522CF1-339 O-ring 1; -
6 Spring Spring 1; -
7 Spring base Spring base 1; -
8 3522CF1-345 Valve assembly 1; -
9 Intermed piston Intermed piston 1; -
10 3522CF1-344 O-ring 1; -
11 Piston upper Piston upper 1; -
12 3522CF1-311 O-ring 1; -
13 3522CF1-313 O-ring 1; -
14 Upper body Upper body 1; -
15 Q150B0865Q Болт 1; -
16 Intermde body Intermde body 1; -
17 Seal washer Seal washer 1; -
18 Plate Plate 1; -
19 3522CF1-320 Diaphragm 1; -
20 3522CF1-341 Кольцо 1; -
21 Nut Nut 1; -
22 Lower body assembly Lower body assembly 1; -
23 Hex screw Hex screw 1; -
24 3522CF1-334 Кольцо уплотнительное 1; -
25 Exhausting plate Exhausting plate 1; -
26 Washer Washer 1; -
27 Cover Cover 1; -
28 Q4403210 Крышка нижняя 1; -
29 Q2140612 Гайка 2; -
30 Grease nipple Grease nipple 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
