COOLER SYSTEM (F2000)
/ Shaanxi Shacman F2000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

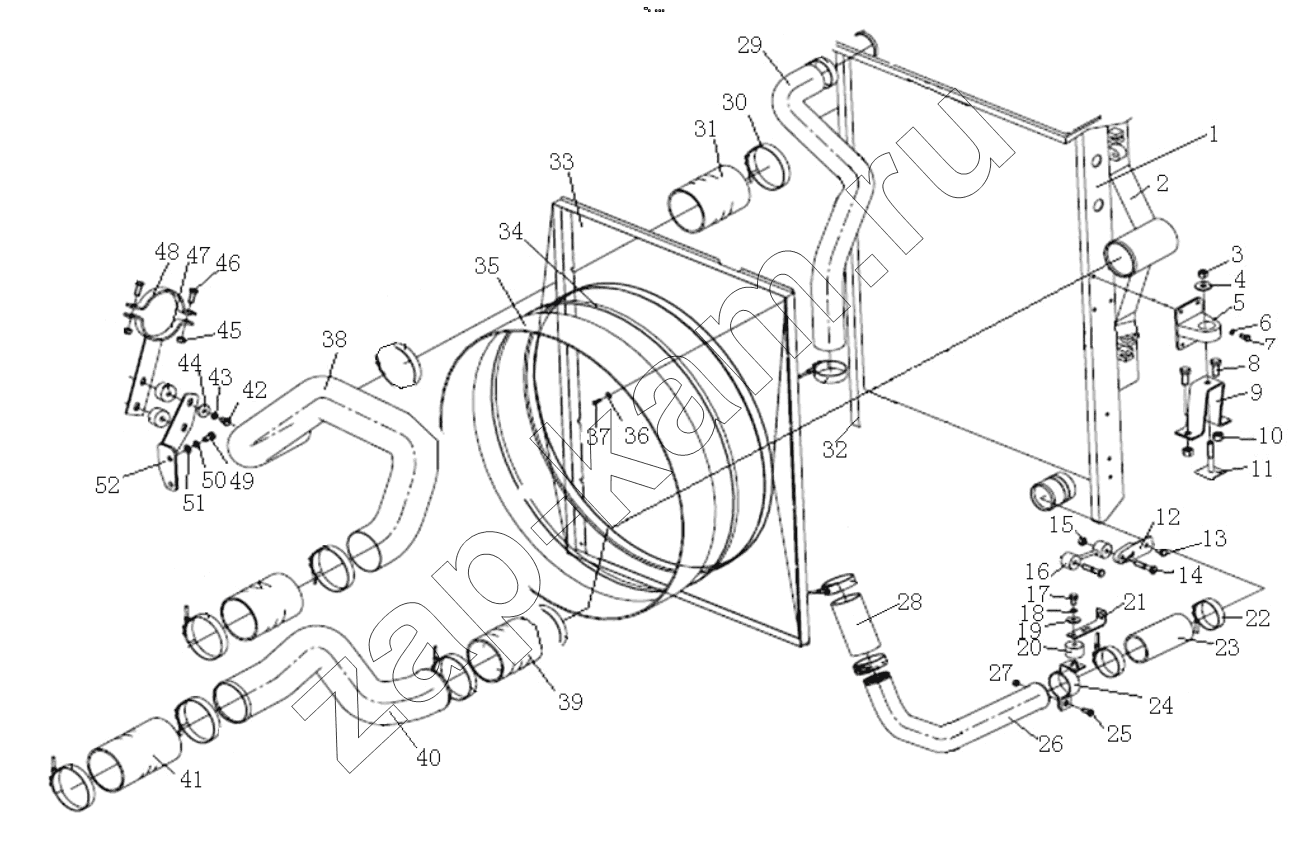

Схема/чертеж: COOLER SYSTEM (F2000) / Shaanxi Shacman F2000
1
1
2
2
3
4
5
6
7
8
9
9
9
9
9
9
9
10
11
11
12
13
13
14
14
15
16
17
18
19
20
20
21
21
21
21
22
23
24
24
25
26
26
27
28
29
29
29
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
Поз. Артикул Название детали Кол-во Цена
DZ9114531012 DZ9114531012 Hermetical pastern 2; -
DZ9112538038 DZ9112538038 Air duct assembly 1; -
DZ91259538602 DZ91259538602 Хомут 1; -
Q150B0816TF2 Q150B0816TF2 Болт 4; -
DZ93259535302 DZ93259535302 Rubber hose 1; -
1 DZ95259532212 Radiator 1; -
1 DZ95259532211 Radiator 1; -
2 DZ95259531501 Промежуточный радиатор 1; -
2 DZ95259531502 САС 1; -
3 06.11240.0411 Гайка 2; -
4 Q40212 Washer 4; -
5 81.06225.6008 Держатель радиатора в сборе 2; -
6 Q40308 Шайба пружинная 12; 30 ₽ - 60 ₽
7 Q150B0816 Болт 8; -
8 Q151B1445T1F3 Hex screw 4; -
9 DZ95259538871 Left support 1; -
9 Q33214 Гайка 1; -
9 DZ95259538861 Right support 1; -
9 DZ95259538998 Left support 1; -
9 DZ95259538999 Right support 1; -
9 DZ95259538895 Left support 1; -
9 DZ95259538896 Right support 1; -
10 DZ9112538040 Опора в сборе 1; -
11 DZ95259538800 Square screw 1; -
11 DZ95259538814 Правая соединительная планка 1; -
12 DZ95259538815 Левая соединительная планка 1; -
13 DZ95259538810 Правый анкер 1; -
13 Q150B1016 Болт 2; -
14 DZ95259538809 Левый анкер 1; -
14 Q150B1050 Hex.screw 4; -
15 Q33210T2F3 Hex nut 7; -
16 81.06245.0043 Опора в сборе 2; -
17 Q150B1012 Болт 3; 80 ₽
18 Q40310 Шайба 4; -
19 Q40210 Шайба 4; -
20 DZ93259537002 Buffer 1; -
20 199014540007 Circle buffer 3; -
21 DZ93259538035 Bracket 1; -
21 DZ95259538825 Bracket 1; -
22 Q67683 Хомут 1; -
23 DZ93259535325 Rubber hose 1; -
24 DZ93259538605 Water pipe clip 1; -
24 DZ9112530158 Water pipe clip 1; -
25 Q150B0820T1F3 Hex head bolts 1; -
26 DZ93259534042 Drain pipe 1; -
26 DZ95259534065 Drain pipe 1; -
27 Q33208T2F3 Hex nut 1; -
28 DZ93259535806 Rubber hose 1; -
29 DZ95259534068 Rubber hose 1; -
29 DZ95259535810 Rubber hose 1; -
29 DZ95259535022 Rubber hose 1; -
29 DZ95259535817 Rubber hose 1; -
30 DZ9003532115 Хомут 8; -
31 DZ93259535303 Rubber hose 1; -
32 DZ9114531011 Уплотнительная полоса 2; -
33 DZ95259536050 Air duct assembly 1; -
34 DZ9112538037 Air duct assembly 1; -
35 Q40208 Шайба 1; -
36 Q40308 Шайба пружинная 4; 30 ₽ - 60 ₽
37 DZ95259534015 Drain pipe 4; -
38 DZ95259534066 Drain pipe 1; -
39 DZ95259534017 Inlet pipe 1; -
40 DZ93259535308 Rubber hose 1; -
40 DZ95259534067 Inlet pipe 1; -
41 Q150B1018 Болт 3; -
42 Q40310 Шайба 2; -
43 Q40210 Шайба 2; -
44 Q33210T2F3 Hex nut 2; -
45 Q150B1025 Болт 2; -
46 DZ93259538011 Clip 2; -
47 199112540161 Clip 1; -
48 DZ95259538014 Clip 1; -
49 Q40312 Шайба пружинная 2; -
50 Q40112 Шайба 2; -
51 DZ93259538046 Bracket 1; -
52 DZ95259538085 Bracket 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
