DASHBOARD
/ Shaanxi Shacman F2000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

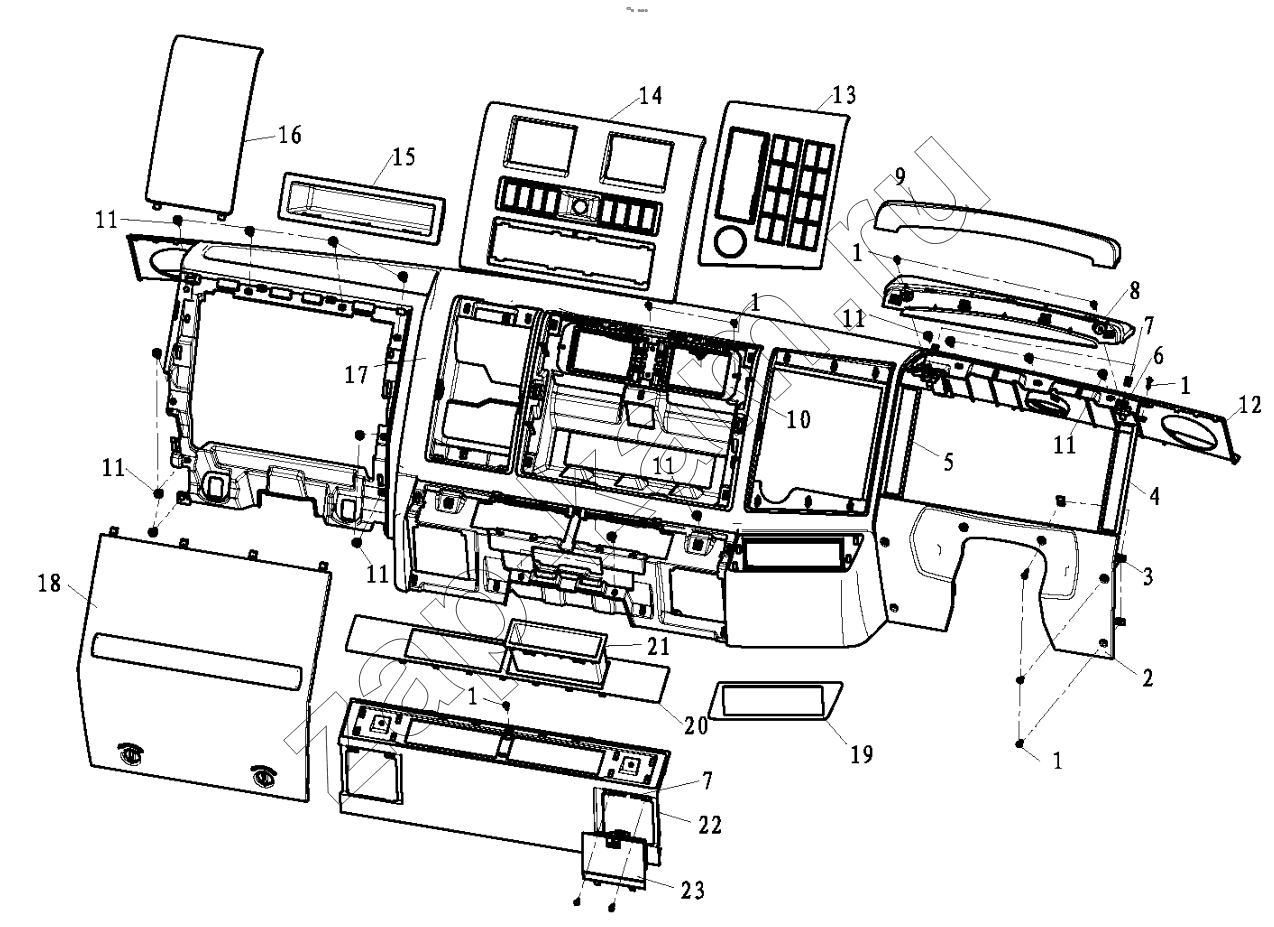

Схема/чертеж: DASHBOARD / Shaanxi Shacman F2000
1
1
1
1
1
2
3
4
5
6
7
7
8
9
10
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 2204219 Oval-head self-tapping screw 19; -
2 DZ13241161002 Covering lower 1; -
3 06.13189.0099 Пластина-фиксатор SТ4,8-2-МАN183-В1 23; -
4 DZ13241161017 Cover plate center part 1; -
5 DZ13241161018 Cover plate center part 1; -
6 DZ13241161203 Bracket 2; -
7 DZ13241161114 Speed nut 12; -
8 DZ13241161521 Covering upper 1; -
9 DZ13241161522 Cover plate center part 1; -
10 DZ13241161004 Bracket 1; -
11 2214819 Oval-head self-tapping screw 26; -
12 DZ13241161510 Covering assembly right 1; -
13 DZ93189583611 Trim center part 1; -
14 DZ13241163006 centre A/C plate 6; -
15 DZ13241161007 Shelf 1; -
16 DZ13241163009 maintaince garnish panel 1; -
17 DZ13241161580 Center part assembly 1; -
18 DZ13241163800 Center part assembly 1; -
19 DZ13241161502 Cover plate center part 1; -
20 DZ13241161015 Cover plate center part 1; -
21 DZ13241161016 Shelf 1; -
22 DZ13241161013 Center part assembly 1; -
23 DZ13241161700 Ash tray 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
