GENERAL BRAKE VALVE
/ Shaanxi Shacman F2000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

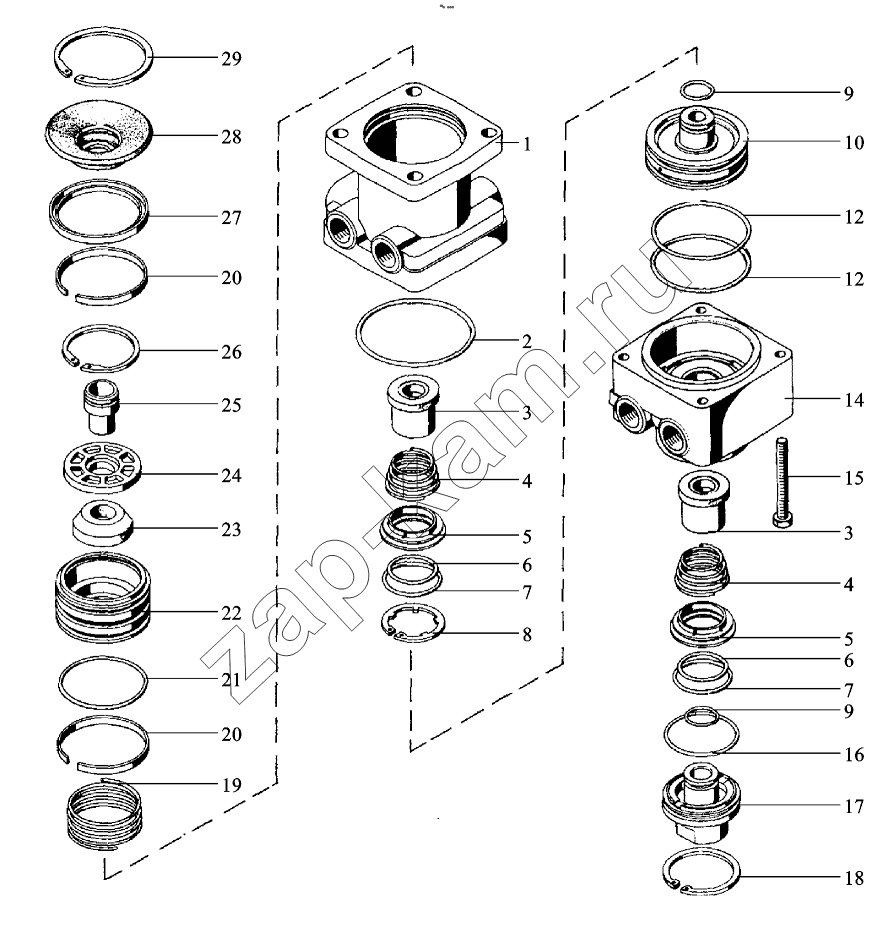

Схема/чертеж: GENERAL BRAKE VALVE / Shaanxi Shacman F2000
1
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
12
12
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
28
29
Поз. Артикул Название детали Кол-во Цена
1 Upper bodly Upper bodly 1; -
2 3514CF1-352 Кольцо уплотнительное 1; -
3 3514CF1-340 Калпан 2; -
4 Cine spring Cine spring 2; -
5 Busher Busher 2; -
6 3514CF1-344 Шайба уплотнительная 2; -
7 3514CF1-346 Шайба уплотнительная 2; -
8 Q43038 Кольцо стопорное 1; -
9 3514CF1-349 Кольцо уплотнительное 2; -
10 Middle piston Middle piston 1; -
12 3514CF1-351 Кольцо уплотнительное 2; -
14 Lower body Lower body 1; -
15 Q150B0655 Болт 4; -
16 3514CF1-357 Кольцо уплотнительное 1; -
17 Base Base 1; -
18 Q43047 Кольцо стопорное 1; -
19 Ring Ring 1; -
20 3514CF1-728 Кольцо направляющее 2; -
21 3514CF1-329 Кольцо уплотнительное 1; -
22 Piston Piston 1; -
23 3514CF1-331 Пружина 1; -
24 Spring base Spring base 1; -
25 Push rod base Push rod base 1; -
26 Q43045 Кольцо стопорное 1; -
27 Seal washer Seal washer 1; -
28 3514CF1-736 Тарелка 1; -
29 Q43060 Кольцо стопорное 1; -
30 Grease nipple Grease nipple 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
