GENERATOR BRACKET GROUP
/ Shaanxi Shacman F2000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

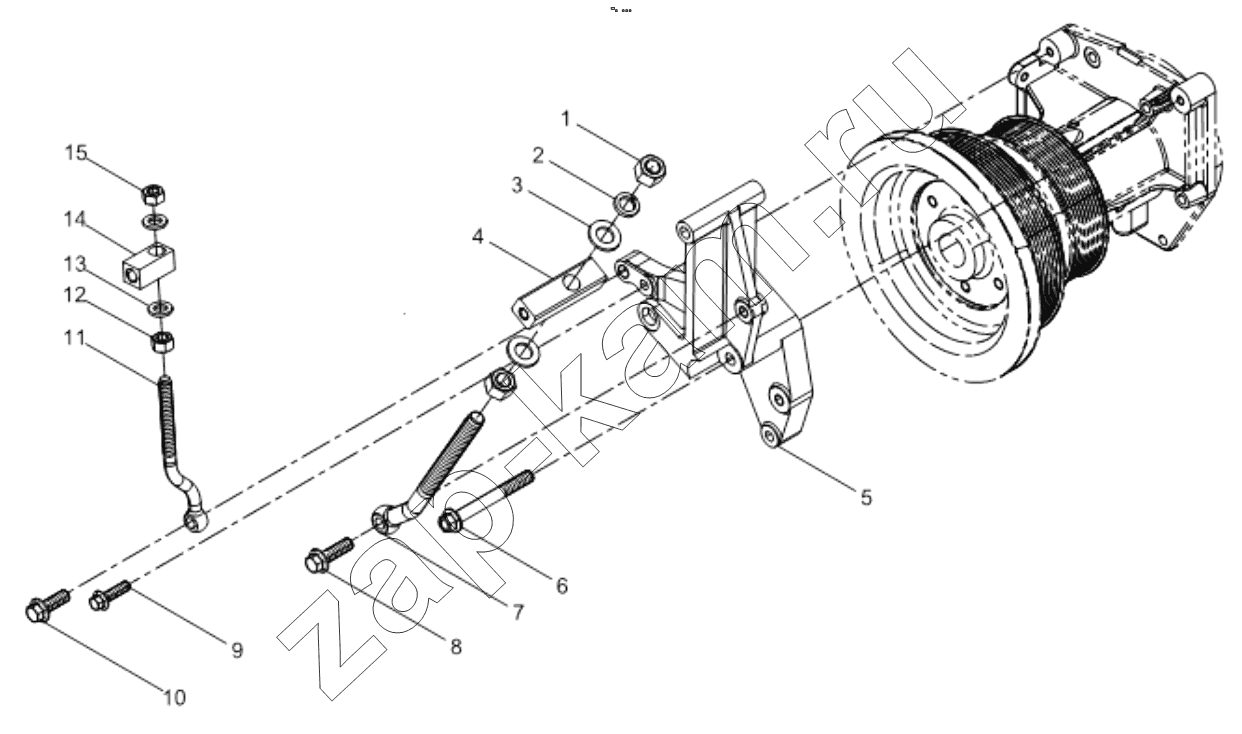

Схема/чертеж: GENERATOR BRACKET GROUP / Shaanxi Shacman F2000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 90012630006 Hexagon nut (i) 2; -
2 90014010003 Single coil spring lock washer, normal type 1; -
3 90003935015 Шайба 2; -
4 612600061323 Spacer block 1; -
5 612600061933 Generator bracket 1; -
6 612600061712 Hexagon flange bolt 1; -
7 612600061008 Tightening bolt 1; -
8 90011430009 Hexagon flange bolt 1; -
9 90011430018 Hexagon flange bolt 1; -
10 90011430012 Hexagon flange bolt 1; -
11 612600090937 Tightening bolt 1; -
12 90003871305 Гайка заклепная М10 D00934 1; -
13 90003935125 Шайба 11DIN137 2; -
14 612600090094 Tightening block 1; -
15 90003888452 Гайка заклепная VМ10 D00980 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
