STR MIDDLE BRIDGE DRIVE DEVICE I
/ Shaanxi Shacman F2000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

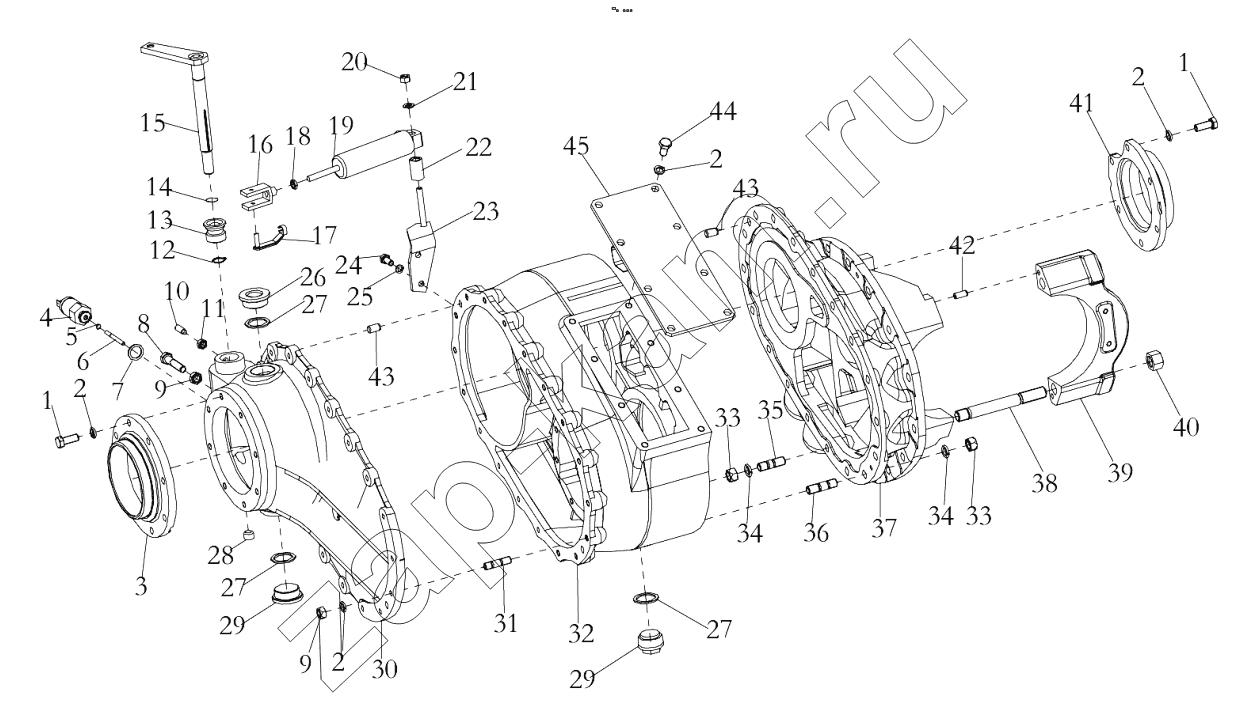

Схема/чертеж: STR MIDDLE BRIDGE DRIVE DEVICE I / Shaanxi Shacman F2000
1
1
2
2
2
2
3
4
5
6
6
6
6
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
29
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
43
43
44
45
45
Поз. Артикул Название детали Кол-во Цена
1 Q150B1025 Болт 14; -
2 190003931122 Шайба пружинная 40; -
3 199014320175 Cover 1; -
4 2190-3834010 Pressure switch 3; -
5 Q43705 Шайба 3; -
6 169000330008 Pin 1; -
6 199112330016 Pin 1; -
6 DZ9112330041 Pin 1; -
6 DZ9112330042 Pin 1; -
6 DZ9112330043 Pin 1; -
6 DZ9112330044 Pin 1; -
7 190003098020 Packing washer 3; -
8 190003802547 Hex bolt 1; -
9 190003871305 Гайка 19; -
10 190003902070 Slit bolt 1; -
11 190003871252 Hex nut 1; -
12 190003933072 Circlip for axle 1; -
13 127000320037 Bush 1; -
14 128800730062 O style packing ring 1; -
15 199014320076 Rocker arm 1; -
16 190003964418 Y-type hinge 3; -
17 178000350055 Flat head lock 3; -
18 190003870221 Hex.nut 3; -
19 179100360018 Working cylinder 3; -
20 190003888451 Hex nut 1; -
21 190003935007 Plain washer 1; -
22 161000060072 Space collar 1; -
23 199014320156 Bearer assembly 1; -
24 190003802415 Hex bolt 2; -
25 190003931102 Шайба пружинная 2; -
26 DZ9112330620 Plug screw assembly 1; -
27 AZ900309001 Packing washer 3; -
28 190003989279 Bowling choke plug 1; -
29 DZ9112330623 Magnetic plug assembly 2; -
30 199014320124 Pass-axle box cap 1; -
31 190003813527 Stud 18; -
32 199014320259 Pass axle box 1; -
33 190003871319 Hex nut 18; -
34 190003931142 Spring washer 18; -
35 190003813622 Stud 4; -
36 190003813628 Stud 14; -
37 199014320119 Final drive case 1; -
38 190003810852 Stud 4; -
39 DZ9112320002 Differential bearing cover 2; -
40 190003888459 Гайка VМ16х1,5DIN980 4; -
41 199014320141 Bearing seat 1; -
42 190003901420 Pin 4; -
43 190003901506 Pin 4; -
44 190003802515 Hex bolt 8; -
45 199014320118 Oil baffle assembly 1; -
45 AZ9114320178 Маслоприемник в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
