FAN AND HUB GROUP (01)
/ Shaanxi Shacman F3000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

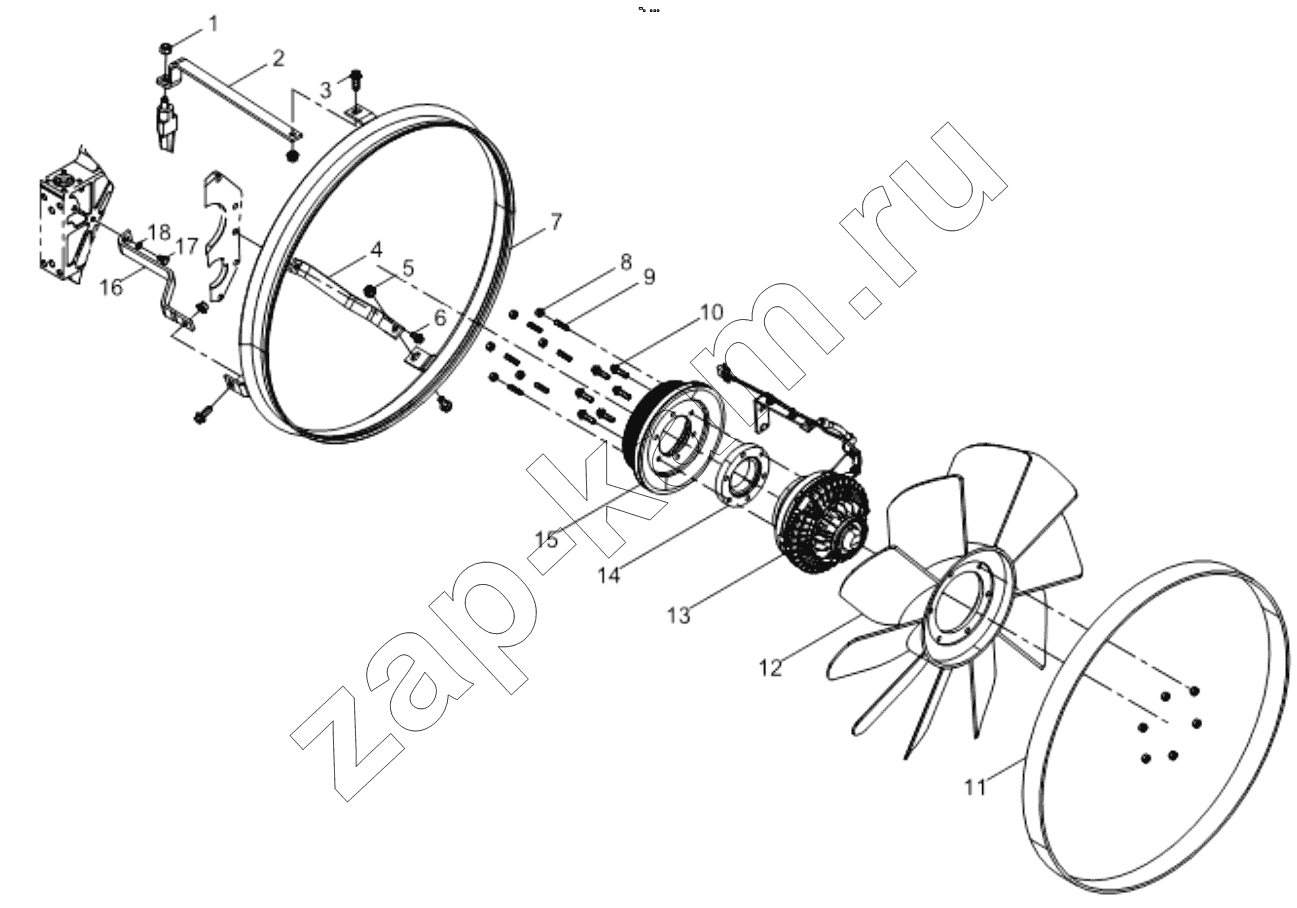

Схема/чертеж: FAN AND HUB GROUP (01) / Shaanxi Shacman F3000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 90003888453 Гайка заклепная VМ12 D00980 1; -
2 612600062004 Fixed plate 1; -
3 90011430008 Hexagon screw 3; -
4 612600062006 Fixed plate 1; -
5 612600061720 Hexagon flange nut 3; -
6 90011430040 Heaxgon flange bearing toothed bolt 1; -
7 612600062003 Fan cowl assembly 1; -
8 90003888451 Гайка VМS D00980 12; -
9 90003813423S Stud 6; -
10 90011430019 Hexagon bolt with flange 6; -
11 612600060671 Air cowl assembly 1; -
12 612600060038 Fan 1; -
13 612600061489 Fan clutch 1; -
14 612600061480 Connecting disk of fan 1; -
15 612600062017 Fan belt pulley 1; -
16 612600062005 Fixed plate 1; -
17 90003802402 Hexagon bolt 1; -
18 90003932023 Шайба пружинная В8 D00137 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
