FUEL RADIATOR SYSTEM
/ Shaanxi Shacman F3000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

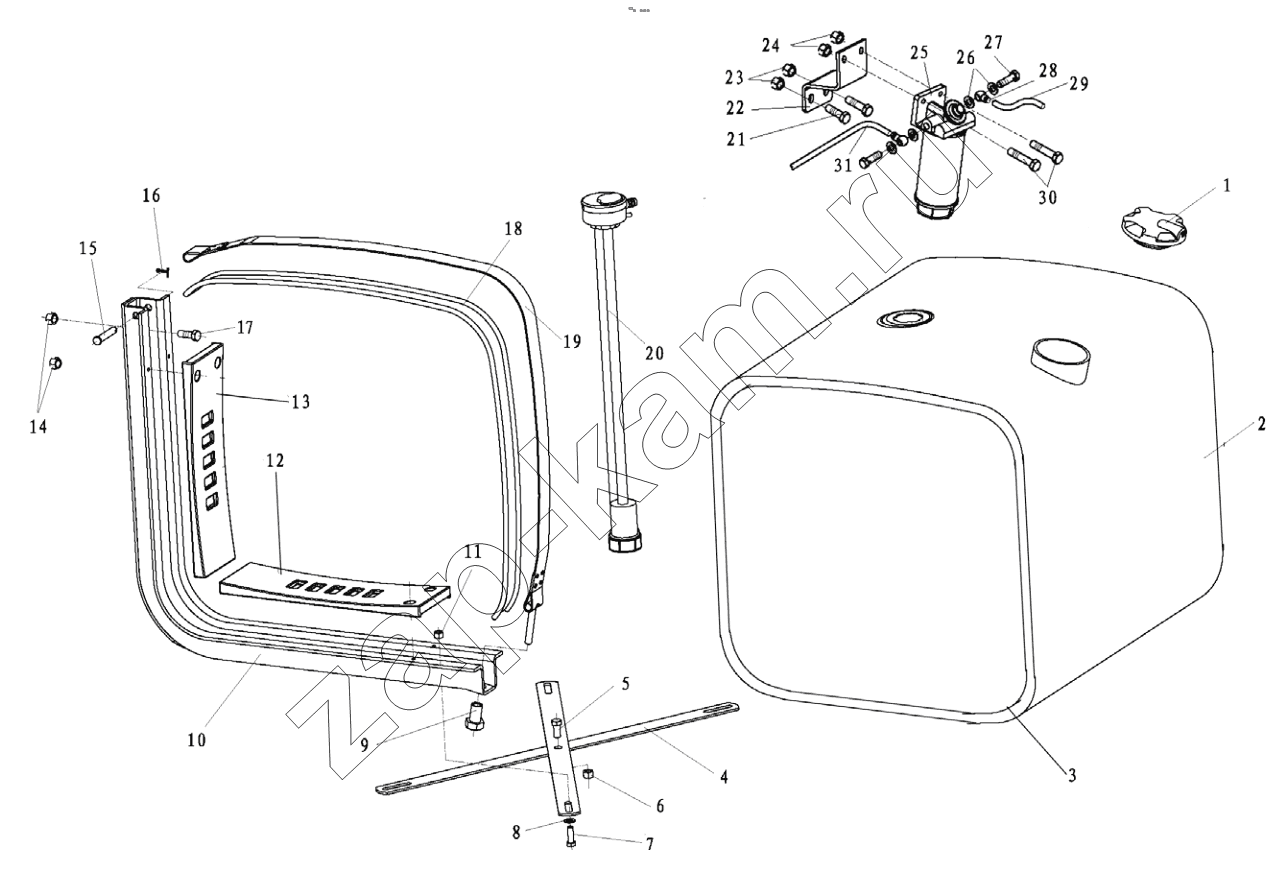

Схема/чертеж: FUEL RADIATOR SYSTEM / Shaanxi Shacman F3000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
1 Q340B06 Nut 3; -
2 Q40506 Шайба пружинная 1; -
3 190003963313 Ball pin 1; -
4 190003936513 Slip 1; -
5 190003963616 Ball clevis 1; -
6 199012570062 Threaded rod 1; -
7 Q340B10 Nut 1; 100 ₽
8 179000570084 Air cylinder 1; -
9 Q340B08 Гайка 2; -
10 190003963623 Ball cleois 1; -
11 Q350B06T15 Гайка 2; -
12 199012570084 Bolt 1; -
13 Hex screw Hex screw 2; -
14 609Е110036 Шайба 2; -
15 Q150B0620 Hex.screw 1; -
16 199024180012 Bush 1; -
17 199100570015 Drop lever 1; -
18 199100570065 Sping 1; -
19 199100570018 Lever assembly 1; -
19 DZ9100570018 Lever assembly 1; -
20 Q43680 Фиксатор 1; -
21 Q40110 Шайба 1; -
22 Q5003216 Шплинт 1; -
23 190003936514 Clip 1; -
24 DZ93189575006 Accelerograph pull 1; -
25 Q150B0825 Болт 2; -
26 Q40108 Шайба А8,4х16х1,6-200НV-МАN183-В4 2; -
27 DZ9100570004 Plate 2; -
28 Q40308 Шайба пружинная 2; 30 ₽ - 60 ₽
29 Q340B08 Гайка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
