FUEL TANK AND OIL LINE 380L
/ Shaanxi Shacman F3000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

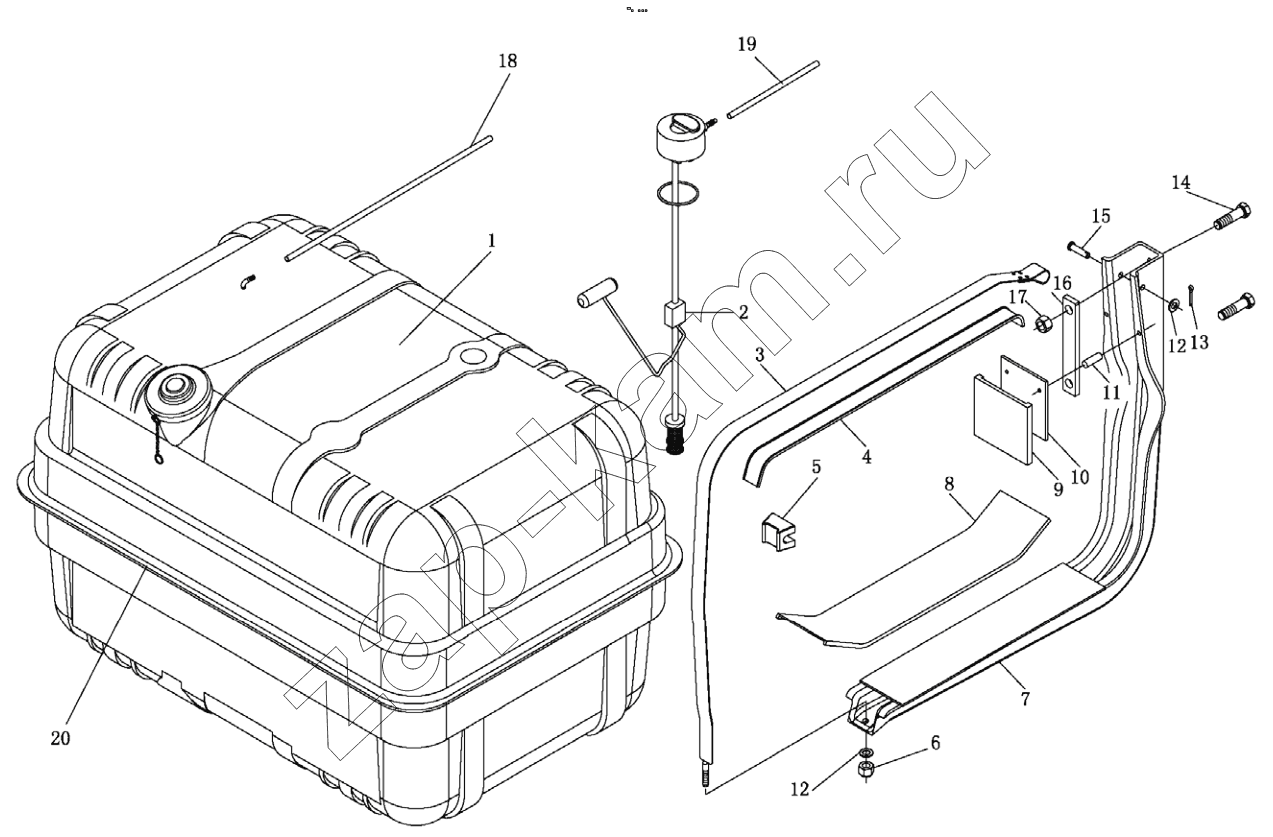

Схема/чертеж: FUEL TANK AND OIL LINE 380L / Shaanxi Shacman F3000
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
1 DZ9114550046 Fuel tank assembly 1; -
2 DZ9114550132 Sensor 1; -
3 199114550011 Fasteming strap 2; -
4 199100550089 Gasket 2; -
5 199114550015 Shim 2; -
6 Q33210 Гайка 2; -
7 199114550292 Bracket 2; -
8 199114550012 Protector 2; -
9 199114550305 Protector 2; -
10 199114550293 Plate 2; -
11 Q5280616 Шпилька 4; -
12 Q40110 Шайба 4; -
13 Q5003214 Шплинт 2; -
14 Q151B1660TF2 Болт 4; -
15 190003903197 Bolt 2; -
16 199112550128 Rear plate 2; -
17 190003888627 Гайка самоблокировочная 4; -
18 DZ9100556255 Pipe 1; -
19 DZ9100558167 Pipe 1; -
20 190003179030 Protector 1; -
21 DZ9114550033 Соединительный шланг 2; -
22 Q150B1270 Болт 2; -
23 DZ9114553043 Штуцер-угольник 2; -
24 DZ91189556001 Pipe 1; -
25 DZ91189556001 Pipe 1; -
26 DZ91189550126 Фильтр грубой очистки 1; -
27 Q151B1430 Q151B1430 2; -
28 DZ95189550032 Bracket assembly 1; -
29 190003888458 Гайка 2; -
30 Q33212 Гайка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
