FUEL TANK ASSEMBLY 380L
/ Shaanxi Shacman F3000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

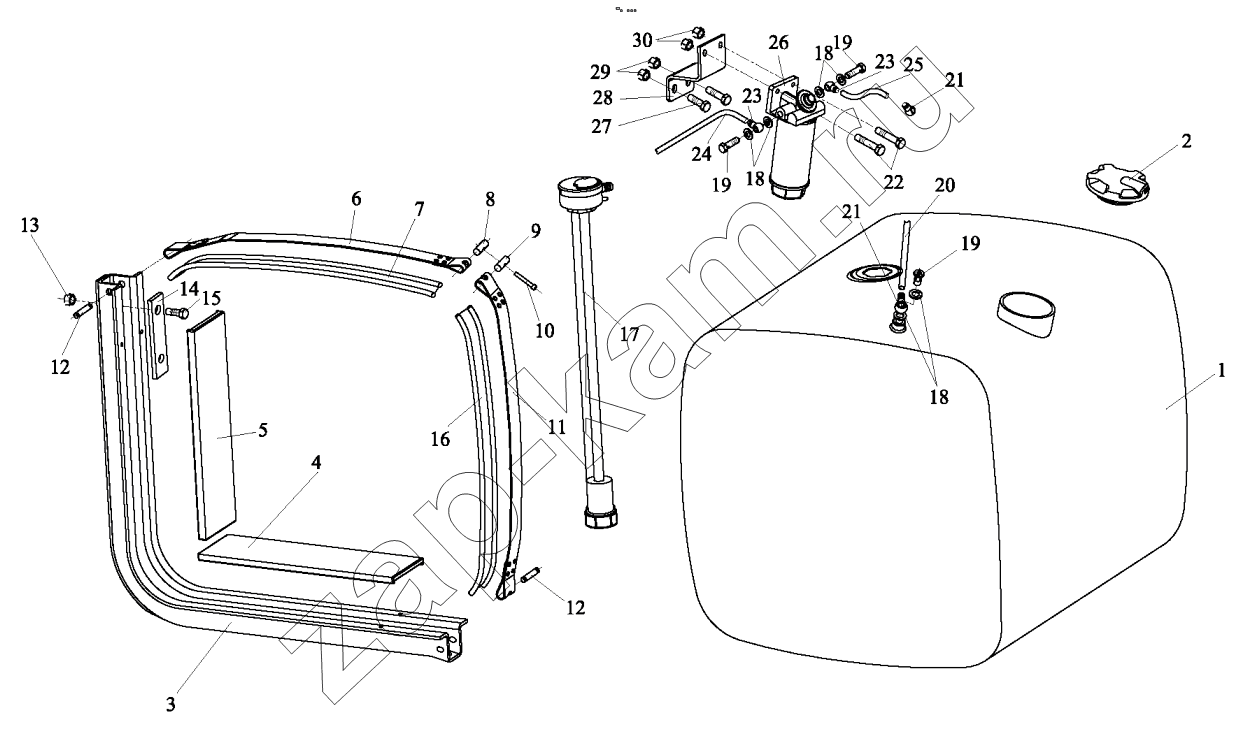

Схема/чертеж: FUEL TANK ASSEMBLY 380L / Shaanxi Shacman F3000
1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
18
18
19
19
19
20
21
21
22
22
22
22
22
22
23
23
24
25
25
26
26
27
27
28
28
29
29
30
Поз. Артикул Название детали Кол-во Цена
1 179200550023 Cover 1; -
1 SZ955000861 Cover 1; -
2 DZ91189550380 Fuel Tank 1; -
3 190003179030 Protector 2; -
4 81.12240.0003 Drawstring 2; -
5 Q151C1225T1F3 Hexscrew 1; -
6 190003888457 Гайка самоблокировочная 1; -
7 Q150B1030T1F3 Hex screw 4; -
8 Q40110 Шайба 4; -
9 DZ91189550396 Nut 2; -
10 DZ91189552330 Bracket 2; -
11 Q33210T2F3 Hex nut 4; -
12 DZ91189553801 Rear plate 2; -
13 DZ91189553801 Rear plate 2; -
14 190003888627 Гайка самоблокировочная 4; -
15 Q5101265 Pin shaft 2; -
16 Q5004020 Cotter pin 2; -
17 Q151B1660TF3 Hex screw 4; -
18 DZ91189552702 Protector 2; -
19 DZ91189553820 Fasteming strap assembly 2; -
20 DZ93259551131 Sensor 1; -
21 Q151B1435T1F3 Hex screw 2; -
22 DZ92189550022 Bracket assembly 1; -
22 DZ95189550032 Bracket assembly 1; -
22 SZ956000722 Bracket assembly 1; -
23 190003888458 Гайка 2; -
24 190003888457 Гайка самоблокировочная 2; -
25 DZ91189550126 Фильтр грубой очистки 1; -
25 DZ91189550130 Fuel coarse filter assembly 1; -
26 Q72316 Шайба 4; -
26 Q72314 Seal washer 4; 290 ₽
27 190003962621 Hollow bolt 2; -
27 190003962627 Пустотелый болт 2; -
28 199014230017 Hose connection 2; -
28 DZ9114550043 Hose joint 2; -
29 190003179784 Plastic pipe 1; -
29 DZ91189557000 Pipe 1; -
30 Q151C1245T1F3 Hex screw 2; -
31 190003179784 Plastic pipe 1; -
31 DZ91189557000 Pipe 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
