MAN 9.5 TON STEERING SHAFT
/ Shaanxi Shacman F3000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

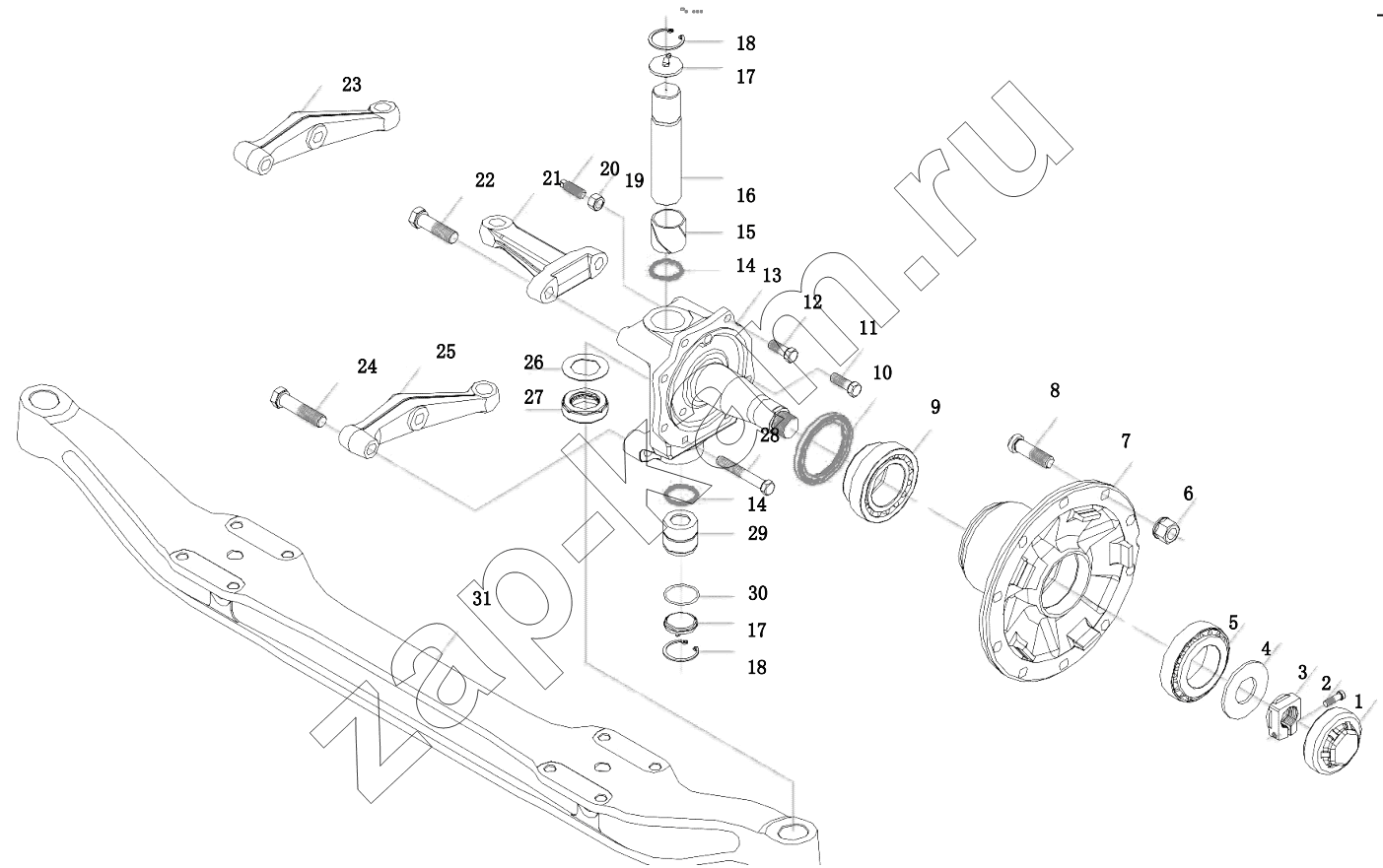

Схема/чертеж: MAN 9.5 TON STEERING SHAFT / Shaanxi Shacman F3000
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
17
18
19
20
21
21
22
23
24
25
26
26
26
26
26
26
26
26
26
27
28
28
29
30
31
Поз. Артикул Название детали Кол-во Цена
190003963114 190003963114 Taper thread grease nipple 1; -
1 81443120009 Wheel hub cap 2; -
2 Q218B1040TF2 Стопор 2; -
3 81929010066 Nut 2; -
4 81442150016 Stop washer 2; -
5 06324990016 Radial- row-steep roller bearing 2; -
5 06324990034 Radial- row-steep roller bearing 2; -
6 190003884160 Гайка 20; -
7 DZ9100410121 Front wheel hub 2; -
8 81455010075 Болт 81455010075 20; -
9 06324990190 Radial- row-steep roller bearing 2; -
10 06562790340 Packing ring for axle 2; -
11 Q151B1645TF2 Болт 8; -
12 Q151B1640TF2 Болт 4; -
13 DZ9100410401 Steering knuckle 1; -
13 DZ9100410400 Steering knuckle 1; -
14 06562790343 Packing ring for axle 4; -
15 81930210270 Top bush 2; -
16 81442050055 Pin 2; -
17 81442080009 Seal plate 2; -
18 Q43068 Circlip for hole 4; 370 ₽
19 Q341B16 Гайка № 1 2; -
20 DZ9100410405 Fixed bolt 2; -
21 DZ9100410403 Knuckle arm 1; -
21 DZ9100410404 Knuckle arm 1; -
22 Q151B2480TF2 Hex bolt 2; -
23 81467010290 Steering trapezium arm 1; -
24 Q151B2495TF2 Hex bolt 4; -
25 81467010289 Steering trapezium arm 1; -
26 81907130682 Adjusting washer 1; -
26 81907130687 Adjusting washer 1; -
26 81907130686 Adjusting washer 1; -
26 81907130685 Adjusting washer 1; -
26 81907130684 Adjusting washer 1; -
26 81907130683 Adjusting washer 1; -
26 81907130681 Adjusting washer 1; -
26 81907130680 Adjusting washer 1; -
26 81907130679 Adjusting washer 1; -
27 DZ9003326025 Push row-steep roller bearing 2; 2 180 ₽
28 Q151B16125TF2 Hex bolt 4; -
29 06337190097 Quilll roller bearing 2; -
30 DZ9100410406 Packing ring 2; -
31 DZ9100410420 Front axle 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
