OIL COOLER ASSEMBLY
/ Shaanxi Shacman F3000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

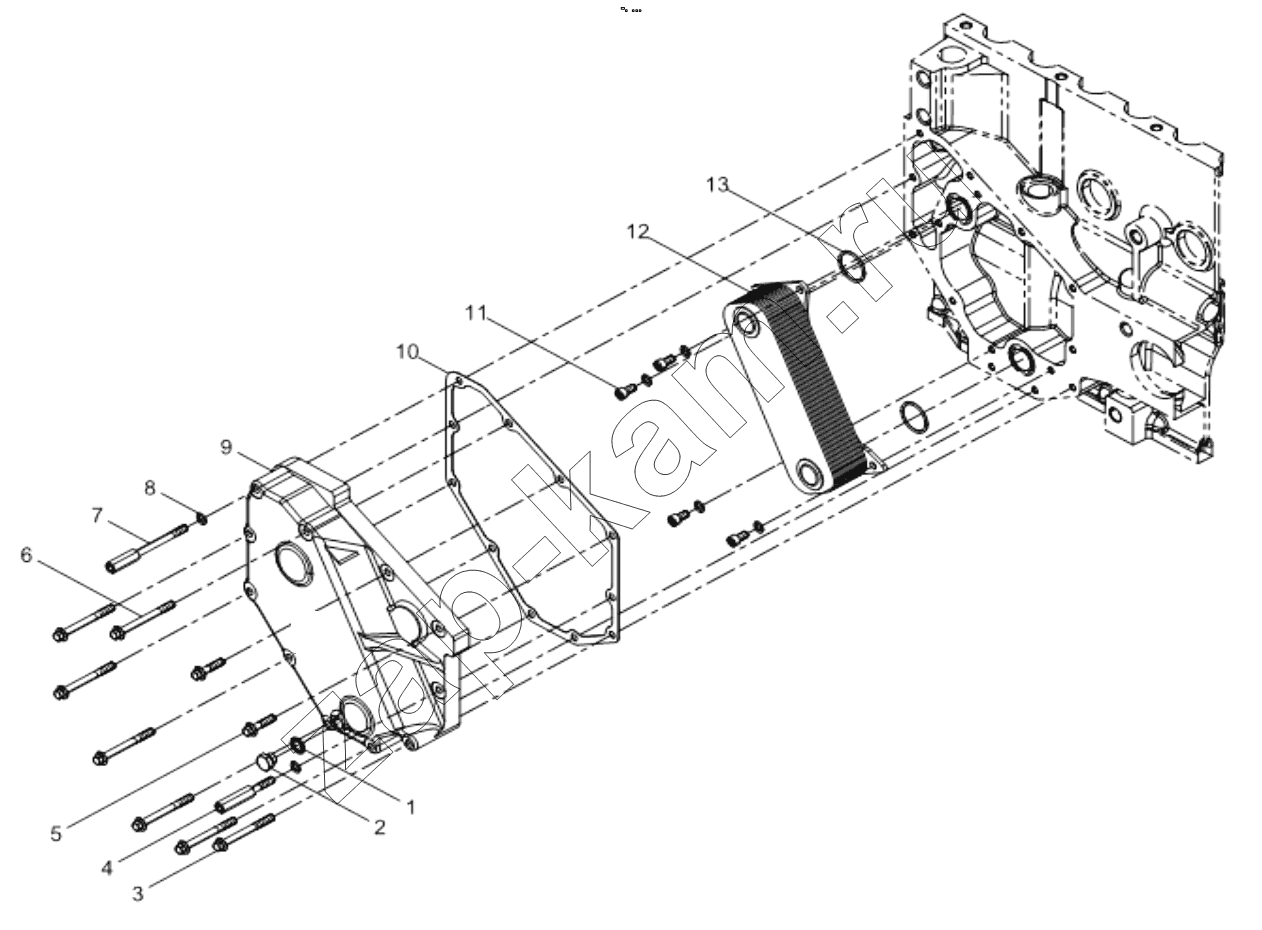

Схема/чертеж: OIL COOLER ASSEMBLY / Shaanxi Shacman F3000
1
2
3
4
5
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 612600080200 Сальник 1; -
2 90003962020 Болт А14х1,5 D07604 1; -
3 90011410010 Hexagon flange bolt 6; -
4 612600012939 Supporting plate 1; -
5 90011410004 Hexagon flange bolt 2; -
6 612600013395 Hexagon flange bolt 1; -
7 612600010640 Supporting plate 1; -
8 90003932023 Шайба пружинная В8 D00137 6; -
9 61800010112 Oil cooler cover 1; -
10 61500010370 Oil cooler gasket 1; -
11 90003862419S Hexagon socket head cup screw 4; -
12 61800010113 Oil cooler core assembly 1; -
13 81400010032 Уплотнительная шайба 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
