REAR SUSPENSION (DC95189520507)
/ Shaanxi Shacman F3000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

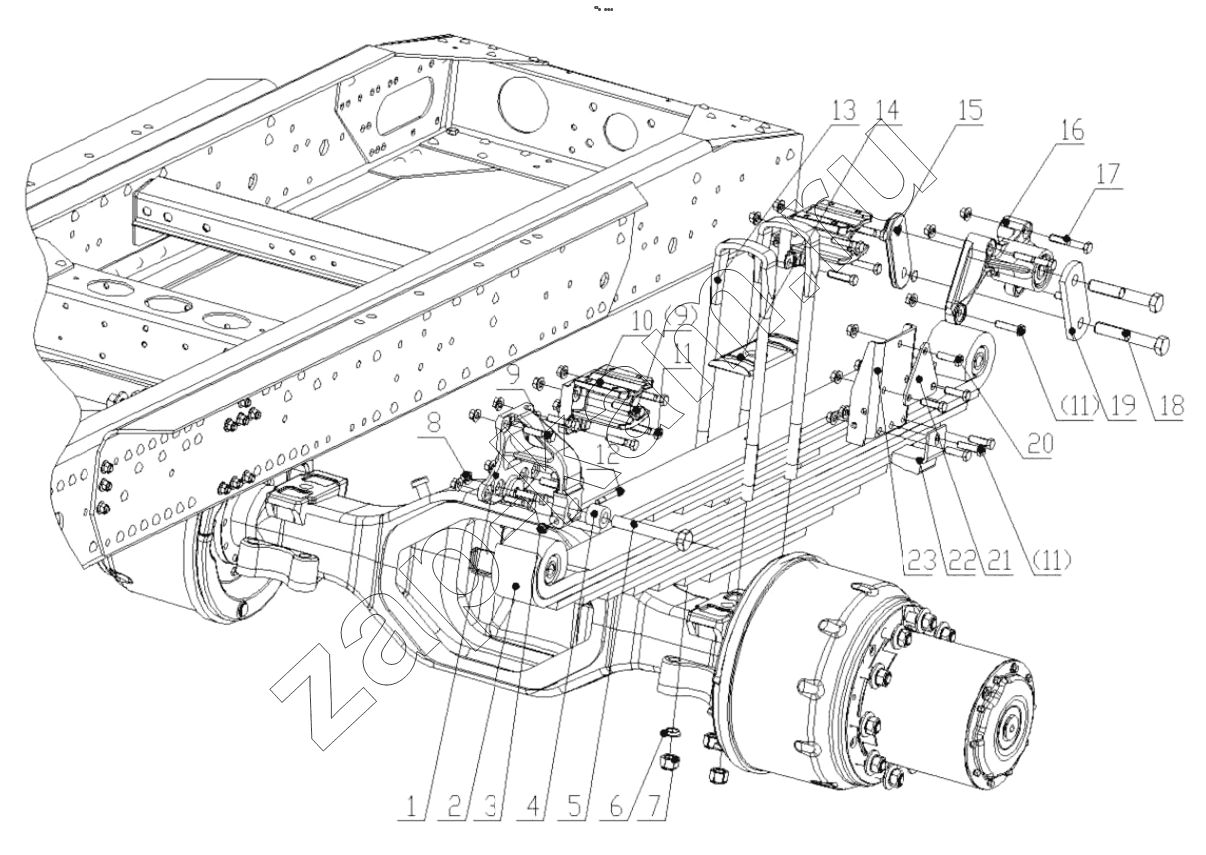

Схема/чертеж: REAR SUSPENSION (DC95189520507) / Shaanxi Shacman F3000
1
2
3
4
5
6
7
8
9
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 DZ95189520405 Rear leaf spring front bracket 2; -
2 DZ95189520500 Rear leaf spring assembly 2; -
3 Q33010T13F2 All-Metal Hex Flange Face Lock Nut Meter 2; -
4 81.41304.0054 Bush 2; -
5 06.02839.0015 Hex bolt 2; -
6 81.90712.0036 Ball-type washer/filler ring 8; -
7 06.11289.0005 Hex self-locking nut 8; -
8 06.11251.2005 Гайка М14х1,5-10-МАN183-В1 48; -
9 Q151B1460TF2 Болт 20; -
10 DZ95189526094 Auxiliary spring limit bracket 4; -
11 Q151B1455TF2 Болт 14; -
12 Q150B1090TF2 Hex head bolts-fine pitch 2; -
13 DZ9112526056 Saddle clamp bolt 4; -
14 81.41335.0058 Leaf spring clamping plate 2; -
15 81.41303.0079 Leaf spring connection plate 2; -
16 DZ95189520404 Rear leaf spring rear bracket assembly 2; -
17 Q151B1485TF2 Hexagonal head bolt-fine teeth 4; -
18 06.02839.0013 Hex bolt 4; -
19 81.41303.0080 Leaf spring connection plate 2; -
20 Q151B1450TF2 Болт 2; -
21 SZ952000932 Cushion 10; -
22 81.96210.0361 Stopp washer 2; -
23 DZ95189520006 Cushion 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
