SHIFTING DEVECE417036
/ Shaanxi Shacman F3000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

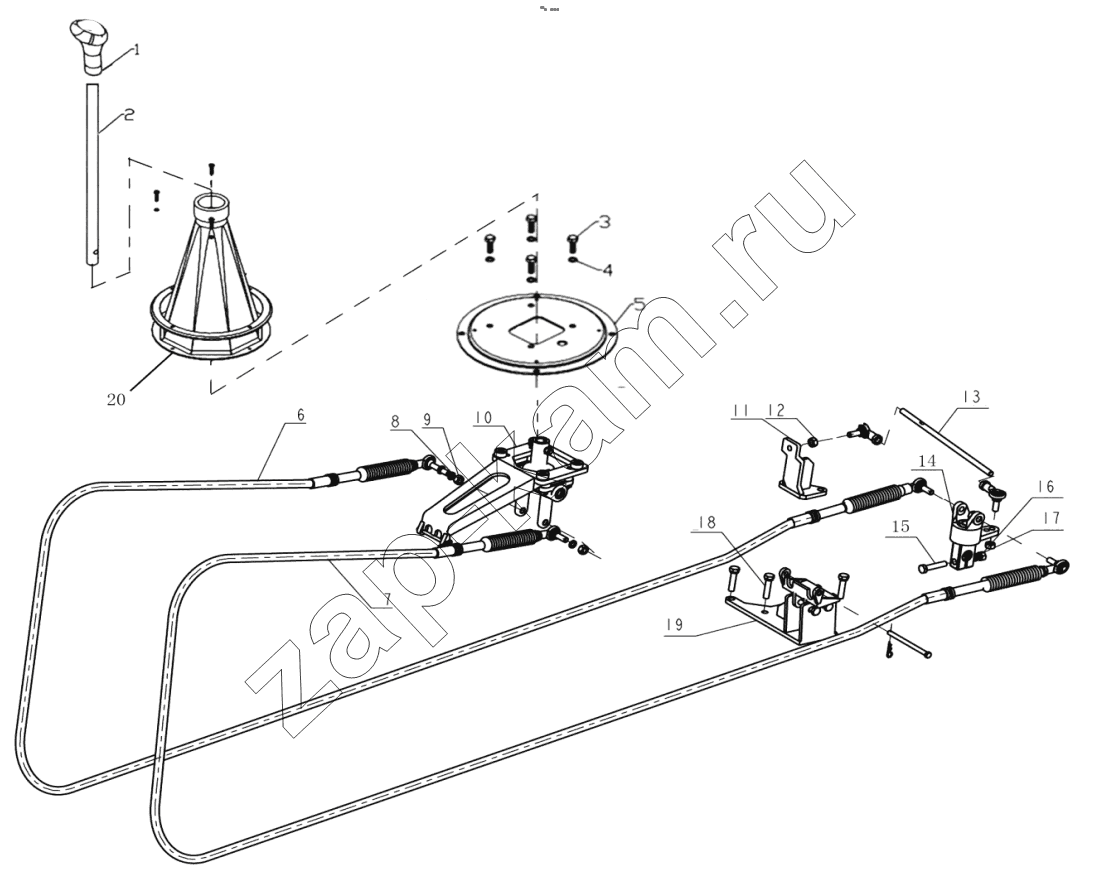

Схема/чертеж: SHIFTING DEVECE417036 / Shaanxi Shacman F3000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
1 DZ93259240067 Ball Knob 1; -
2 DZ93259240504 Control rod 1; -
3 Q150B0830 Болт 2; -
4 DZ90004001206 Spring washer 4; -
5 DZ96259240327 Fixed plate 1; -
6 DZ96259240326 Shaft 1; -
7 DZ96259240321 Shaft 1; -
8 Q40308 Шайба пружинная 4; 30 ₽ - 60 ₽
9 Q150B0825 Болт 4; -
10 DZ95259240341 Manipulator assembly 1; -
11 DZ96259240323 Connecting rod bracket 1; -
12 Q33208 Гайка 4; -
13 DZ96259240324 Connecting rod assembly 1; -
14 DZ96259240320 E-type conversion mechanism 1; -
15 Q150B0845 Hex screw 3; -
16 Q40306 Шайба 4; -
17 Q340B06 Nut 4; -
18 Q150B0620 Hex.screw 4; -
19 DZ96259240325 Flexible shaft bracket assembly 1; -
20 DZ9114240544 Dust cover pressure plate 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
