Группа передней оси;Front axle group
/ Shaanxi Shacman SX1255GP4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

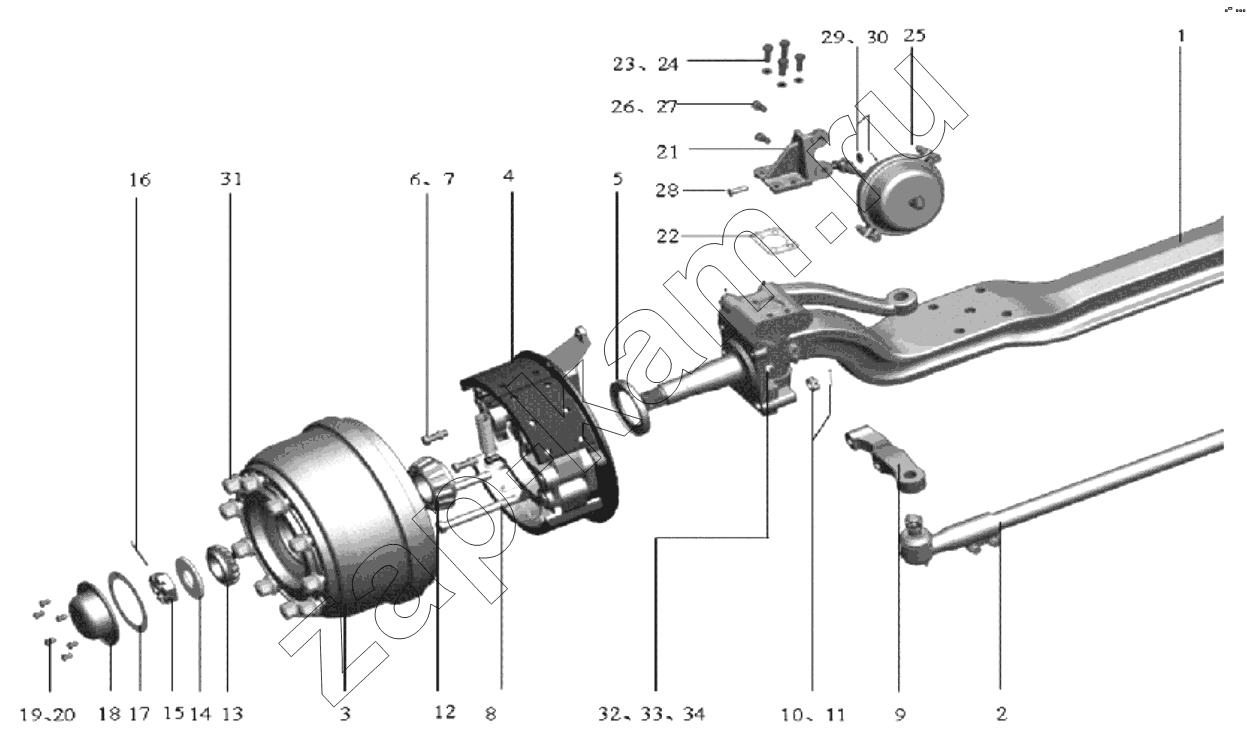

Схема/чертеж: Группа передней оси;Front axle group / Shaanxi Shacman SX1255GP4
1
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
32
33
34
Поз. Артикул Название детали Кол-во Цена
35R-01032 35R-01032 Bracket of brake chamber 1; -
3303C-059 3303C-059 Tie rod joint assembly 1; -
3303C-060 3303C-060 Tie rod joint assembly 1; -
d34x6, length 1594 d34x6, length 1594 Tie rod 1; -
Q701B45 Q701B45 Атмосферный клапан 2; -
S3519010-GH2 S3519010-GH2 Brake chamber assembly 1; -
1 30000001T Front axle assembly 1; -
2 33DS5B-03050 Tie rod assembly 1; -
3 Front brake drum and hub assembly Front brake drum and hub assembly 1; -
3 Front brake drum and hub assembly Front brake drum and hub assembly 1; -
4 3501R-015 Brake assembly 1; -
4 3501R-010 Bake assembly 1; -
5 31D5-03076A Race of grease seal 2; -
5 31D5-03077 Cylinder pin 2; -
6 Q151B1640 Hex bolt 8; -
7 Q40316 Шайба пружинная 8; -
8 30D5-01047 Tie rod arm Bolt 4; -
9 30D5-01041 Tie rod arm 1; -
9 30D5-01042 Tie rod arm 1; -
10 30N-01045 Slot nut 4; -
11 Q5004040 Split pin 4; -
12 7611EK Inner bearing assembly of front hub 2; -
13 7609E Outer bearing assembly of front hub 2; -
14 30D5-01058 Reduced grinding block 2; -
15 30D5-01061 Lock nut of front hub bearing 2; -
16 Q5008060 Cotter pin 2; -
17 31D5-03062 Gasket of front hub cover 2; -
18 31D5-03061 Cover of front hub 2; -
19 Q150B0814 Hex.screw 8; -
20 Q40308 Шайба пружинная 8; 10 ₽ - 60 ₽
21 35R-01031 Bracket of brake chamber 1; -
22 35N-01033 Seal gasket 2; -
23 Q151B1235 Spring washer 8; -
24 Q40312 Шайба пружинная 8; -
25 S3519010-GH1 Brake chamber assembly 1; -
26 Q150B1235 Hex.screw 4; -
27 Q40312 Шайба пружинная 4; -
28 Q510B1238 Flat head pin 2; -
29 Q40112 Шайба 2; -
30 Q5004024 Cotter pin 2; -
31 3103051--N200 Front wheel bolt 10; -
31 3103052--N200 Front wheel bolt 10; -
31 31N-03055 Front wheel nut 10; -
31 31N-03056 Front wheel nut 10; -
32 30D5-01031 Stop bolt 2; -
33 Q341B14 Locking Nut 2; -
34 30D5-01033-A Blockage 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
