Группа передней оси;Front axle group
/ Shaanxi Shacman SX1255GP4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

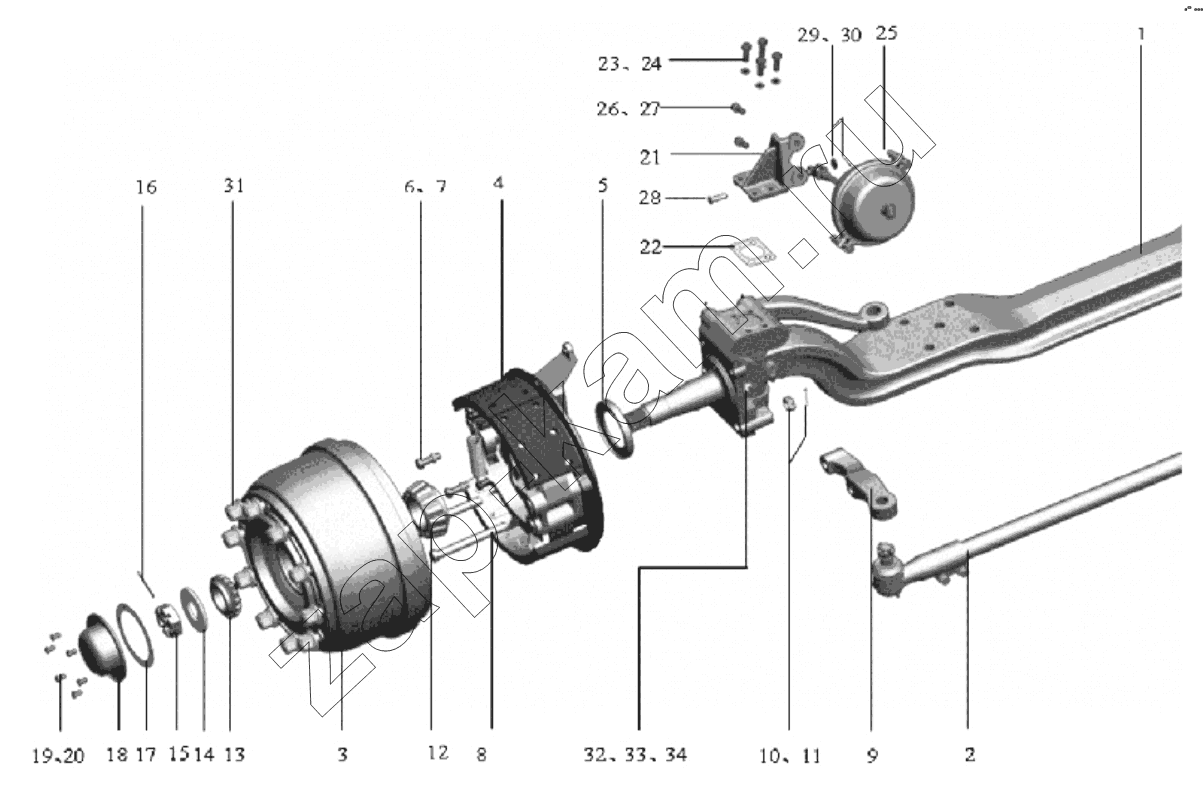

Схема/чертеж: Группа передней оси;Front axle group / Shaanxi Shacman SX1255GP4
1
2
3
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Поз. Артикул Название детали Кол-во Цена
Q701B45 Q701B45 Атмосферный клапан 2; -
3303N-059 3303N-059 Tie rod joint assembly 1; -
3303N-060 3303N-060 Tie rod joint assembly 1; -
33N-03052 33N-03052 Tie rod 1; -
35N-01032FT 35N-01032FT Bracket of brake chamber 1; -
3519N-015 3519N-015 Brake chamber assembly 1; -
3103052-N200 3103052-N200 Front wheel bolt 10; -
31N-03055 31N-03055 Front wheel nut 10; -
31N-03056 31N-03056 Front wheel nut 10; -
31N-01077 31N-01077 Cylinder pin 2; -
1 30000003F Front axle assembly 1; -
2 33N-03050 Tie rod assembly 1; -
3 31N-03065 Front brake drum and hub assembly 1; -
3 31N-03066 Front brake drum and hub assembly 1; -
4 3501N-015 Brake assembly 1; -
4 3501N-010 Bake assembly 1; -
5 31N-03076 Race of grease sea 2; -
6 Q151B1445 Болт 4; -
7 Q40314 Шайба пружинная 4; -
8 30N-01043 Tie rod arm Bolt 4; -
9 30N-01041 Tie rod arm 1; -
9 30N-01042 Tie rod arm 1; -
10 30N-01045 Slot nut 4; -
11 Q5004040 Split pin 4; -
12 7313E Inner bearing assembly of front hub 2; -
13 7311E Outer bearing assembly of front hub 2; -
14 30N-01058 Reduced grinding block 2; -
15 30N-01061 Lock nut of front hub bearing 2; -
16 Q5008070 Cotter pin 2; -
17 31N-03062 Gasket of front hub cove 2; -
18 31N-03061 Cover of front hub 2; -
19 Q150B0816 Болт 12; -
20 Q40308 Шайба пружинная 12; 10 ₽ - 60 ₽
21 35N-01031FT Bracket of brake chamber 1; -
22 35N-01033 Seal gasket 2; -
23 Q151B1235 Spring washer 8; -
24 Q40312 Шайба пружинная 8; -
25 3519N-010 Brake chamber assembly 1; -
26 Q150B1235 Hex.screw 4; -
27 Q40312 Шайба пружинная 4; -
28 Q510B1238 Flat head pin 2; -
29 Q40112 Шайба 2; -
30 Q5004024 Cotter pin 2; -
31 3103051-N200 Front wheel bolt 10; -
32 30N-01031 Stop bolt 2; -
33 Q351B16 Hexagon thin nut 2; -
34 30N-01033 Blockage 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
