Основной редуктор;Main reducer
/ Shaanxi Shacman SX1255GP4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

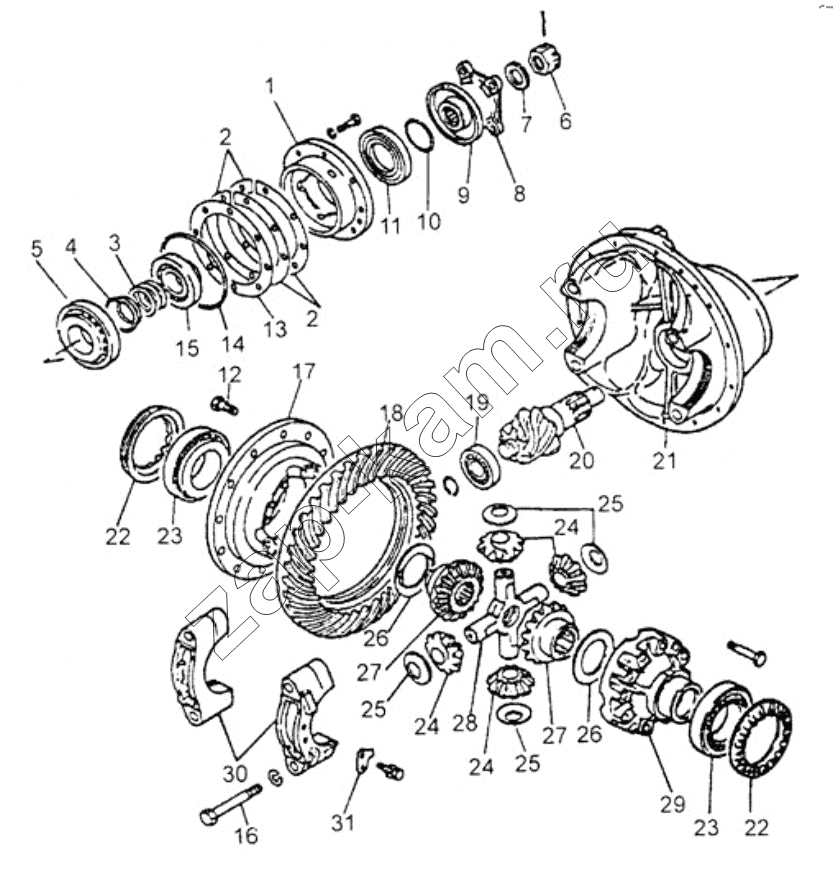

Схема/чертеж: Основной редуктор;Main reducer / Shaanxi Shacman SX1255GP4
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
20
20
20
20
21
22
22
23
23
24
24
24
25
25
25
26
26
27
27
28
29
29
30
31
Поз. Артикул Название детали Кол-во Цена
2402N04-010-J-4.11 2402N04-010-J-4.11 Rear axle reduction and differential assembly 1; -
Q151B1680TF2 Q151B1680TF2 Hexagon head bolts-fine pitch 12; -
Q40522 Q40522 Washer 4; -
1 2402N-036 Bearing seat 1; -
2 2402N-131-139 Separating adjust shim ; -
3 2402N-151-206 Adjusting washer ; -
4 2402N-049 Spacer 1; -
5 31314/YA Front inner bearing assembly 1; -
6 2402N-072-A Hex slotted nut 1; -
7 2402N-071-A Washer 1; -
8 2402N04-065 Flange 1; -
9 2402N-067 Dust cover 1; -
10 2402N-069 0-ring 1; -
11 2402N-058 Oil seal assembly 1; -
12 2402N-356 Bol 12; -
13 2402N-081-084 Adjusting washer ; -
14 2402N-037 0-ring 1; -
15 31311 Подшипник GВ/Т297-94 1; -
16 2402N-119 Bolt 4; -
17 2402N-317-B Left bevel gear differential cas 1; -
18 2402N-0937-026B Ring gear 1; -
18 2402N-0736-026B Ring gear 1; -
18 2402N-1041-026B Ring gear 1; -
18 2402N-0839-026B Ring gear 1; -
19 NUP308X Rear bearing assembly 1; -
20 2402N-0937-025 Drive pinion 1; -
20 2402N-1041-025 Drive pinion 1; -
20 2402N-0839-025 Drive pinion 1; -
20 2402N-0736-025 Drive pinion 1; -
21 2402N-115 Differential case 1; -
22 2402N-381 Adjusting nut 2; -
23 32218(7518E) Differential bearing assembly 2; -
24 2402N41-345 Planet gear 4; -
25 2402N-346 Thrust washer 4; -
26 2402N-336 Thrust washer 2; -
27 2402N-335 Side gear 2; -
28 2402N-331 Spider 1; -
29 2402N-318 Right bevel gear differential case 1; -
29 2402N-318-A Right bevel gear differential case 1; -
30 2402N-117 Bearing cap 2; -
31 2402N-383 Lock plate 2; -
