  5. Передний тормоз;Front brake

Передний тормоз;Front brake
/ Shaanxi Shacman SX1255GP4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

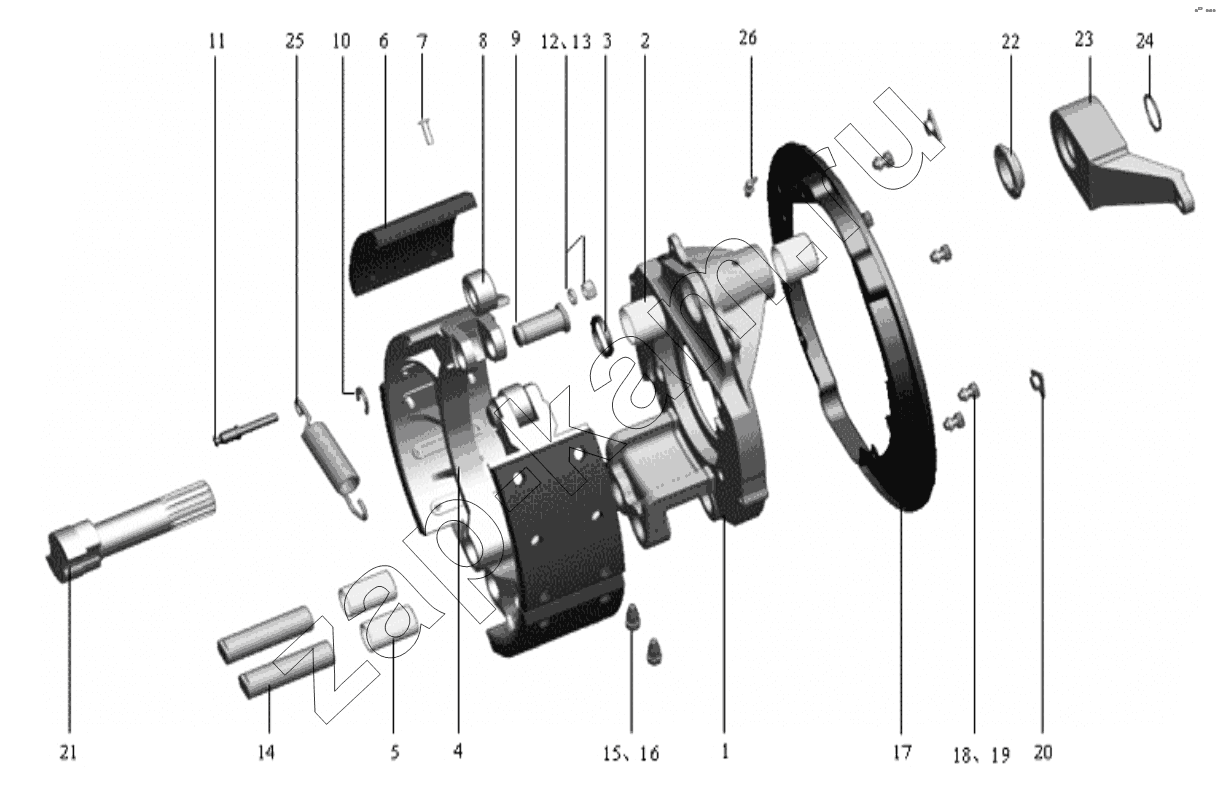

Схема/чертеж: Передний тормоз;Front brake / Shaanxi Shacman SX1255GP4
1
1
1
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 3501R-125 Brake back plates assembly 1; -
1 3501R-025 Brake back plates assembly 1; -
1 3501R-126 Brake back plates 1; -
1 3501R-026 Brake base plate 1; -
2 3501N-039 Bush 4; -
3 3501N-034 Oil seal assembly 2; -
4 3501R-101 Brake shoe 4; -
4 3501N-085 Bush assembly of brake shoe shaft 2; -
4 3501N-185 Bush assembly of brake shoe shaft 2; -
5 3501N-093 Brake shoe bush 4; -
6 3501N-105 Brake pad 8; -
7 3501N-106 Rivet 48; -
8 2S35J-113 Roller 4; -
9 3501N-102 Roller shaft 4; -
10 3501N-118 Snap ring 2; -
11 3501N-108 Spring hanging pin 4; -
12 Q340B12 Гайка 4; -
13 Q40312 Шайба пружинная 4; -
14 3501N-132 Brake shoe shaft 4; -
15 3501N-134 Screw 4; -
16 Q50512200 Wire locker 2; -
17 3501N-021HL Dust cover 1; -
17 3501N-023HL Dust cover 1; -
18 Q151B1016 Bolt 12; -
19 Q40310 Шайба 12; -
20 3501N-076 Blockage 4; -
21 3501R-041 Brake cam shaft 1; -
21 3501R-042 Brake cam shaft 1; -
22 3501C-044 Brake cam shaft shim 2; -
23 3551010-R100 Adjust arm assembly 1; -
23 3551015-R100 Adjust arm assembly 1; -
24 3501N-046 Snap ring-Brake cam shaft 2; -
25 3501N-064 Reverse spring 2; -
26 Q701B45 Атмосферный клапан 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
