Сборка тормоза;Brake assembly
/ Shaanxi Shacman SX1255GP4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

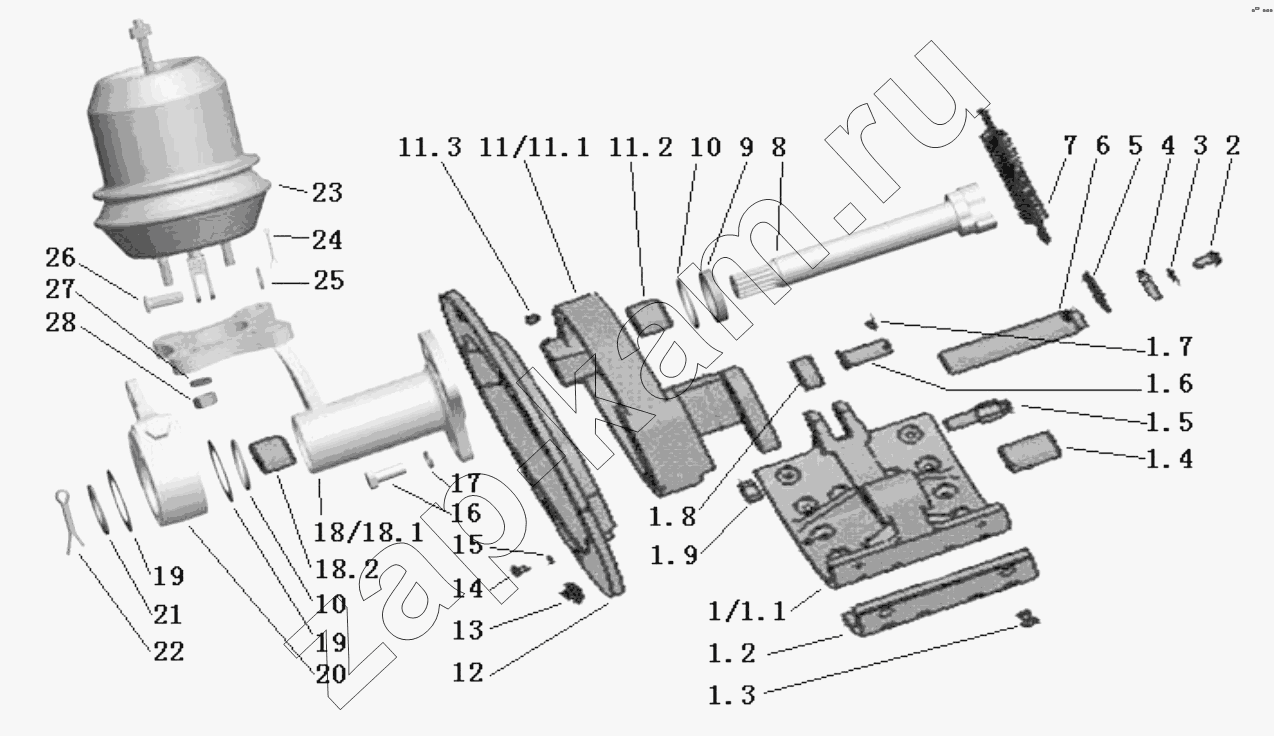

Схема/чертеж: Сборка тормоза;Brake assembly / Shaanxi Shacman SX1255GP4
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2
3
4
5
6
7
8
9
10
10
11
11.1
11.2
11.3
12
13
14
15
16
17
18
18.1
18.2
19
19
20
21
22
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
1 HY1151D1-3502120 Rear brake shoe assembly 4; -
1.1 HY1151D1-3502121 Brake shoe 4; -
1.2 HY1151D1-3502122 Friction piece-rear brake shoe 8; -
1.3 Q4640816 Revit 96; -
1.4 HY1151D1-3502123 Bushing - rear brake shoe 4; -
1.5 HY1151D1-3502126 Return spring pin 4; -
1.6 HY1151D1-3502125 Roller shaft 4; -
1.7 Q5004036 Шплинт 4; -
1.8 HY1151D1-35021124 Roller 4; -
1.9 Q340B16 Nut 4; -
2 Q150B1020 Болт 2; -
3 Q40310 Шайба 2; -
4 HY1151D1-3502103 Lock sheet 2; -
5 HY1151D1-3502102 Limit plate 2; -
6 HY1151D1-3502101 Horseshoe 4; -
7 HY1151D1-3502106 Shoe return spring 2; -
8 HY1151D1-3502011/012 Brake cam 1; -
9 HY3228-2400012 The spacer ring 2; -
10 37.5X3.55G GB/T3452.1 O ring 4; -
11 HY1151D1-3502110 Rear brake bottom plate assembly 2; -
11.1 HY1151D1-3502111 Rear brake plate 2; -
11.2 HY1151D1-3502112 Camshaft bushing 4; -
11.3 Q700B01 Масленка 2; -
12 HY1151D1-3502140/104 Dust cover 2; -
13 HY1151D1-3502105 Dust cover clogged 4; -
14 Q150B0612 Hex bolt 16; -
15 Q40306 Шайба 16; -
16 Q150B1435 Болт 8; -
17 Q40314 Шайба пружинная 8; -
18 HY1151D-3502150/160 Rear left/right bracket with bushing assembly 1; -
18.1 HY1151D-3502151/161 Left/right air chamber bracket 1; -
18.2 HY1151D-3502152 Air chamber bracket bushing 1; -
19 HY3228-2400013 Large adjustment shim ; -
20 HY1151D-3551010 Adjustment arm assembly 2; -
21 HY3228-2400014 Small adjustment shim ; -
22 Q5006336 Cotter pin 2; -
23 HY1151D-3530010/020 Left/right brake chamber assembly 1; -
24 Q5004018 Cotter pin 2; -
25 Q40114 Шайба 2; -
26 Q5101440 Фиксатор 2; -
27 Q40516 Heavy-duty spring washer 4; -
28 Q341B16 Гайка № 1 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
