Система кондиционирования воздуха;Air conditioning system
/ Shaanxi Shacman SX1255GP4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

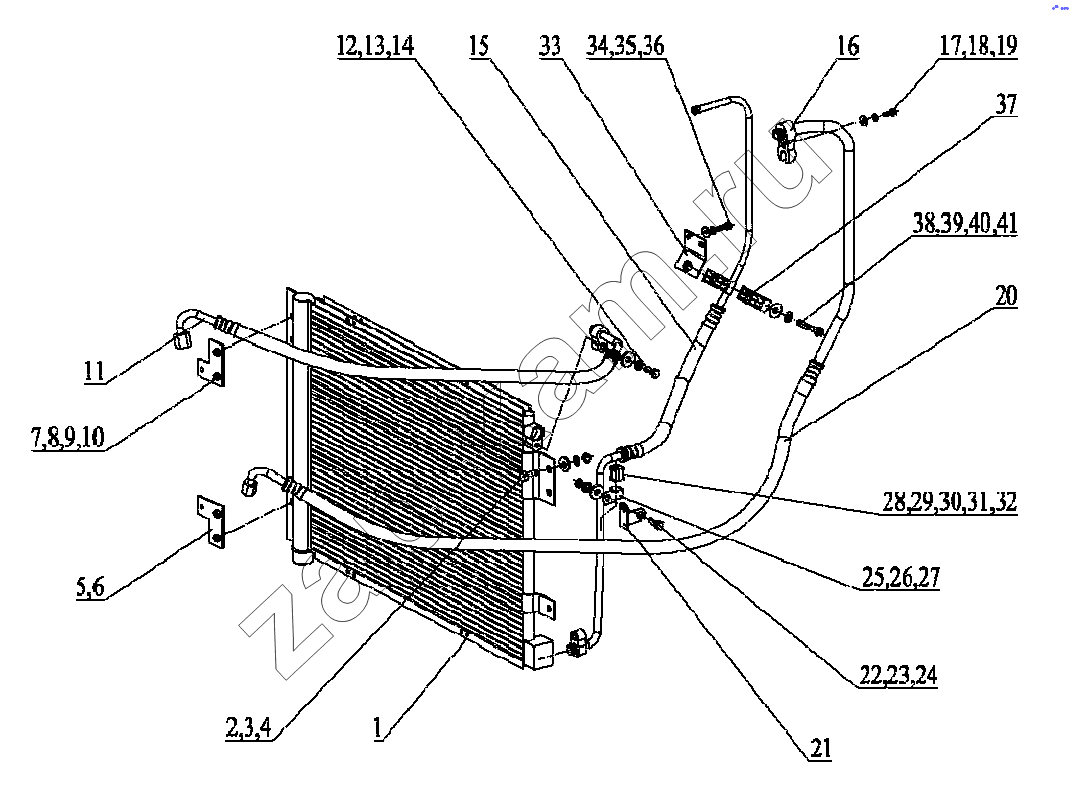

Схема/чертеж: Система кондиционирования воздуха;Air conditioning system / Shaanxi Shacman SX1255GP4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
Поз. Артикул Название детали Кол-во Цена
BZ81000260 BZ81000260 Air conditioning system 1; -
1 BZ81051400 Condenser assembly 1; -
2 Q340B06 Nut 4; -
3 Q40206 Шайба 4; -
4 Q40306 Шайба 4; -
5 BZ81051401 Condenser support upper 1; -
6 BZ81051402 Condenser support lower 1; -
7 Q150B0625 Hex. Screw 4; -
8 Q40106 Шайба 8х16х2-SТ-А3С 4; -
9 Q40306 Шайба 4; -
10 Q40206 Шайба 4; -
11 BZ81081025 Tube assembly- compressor to condenser 1; -
12 Q150B0835 Болт 2; -
13 Q40308 Шайба пружинная 2; 10 ₽ - 60 ₽
14 Q40108 Шайба А8,4х16х1,6-200НV-МАN183-В4 2; -
15 BZ81082015 Tube assembly- compressor to evaporator 1; -
16 BZ81321002 Double pipe clamp 1; -
17 Q150B0816 Болт 1; -
18 Q40106 Шайба 8х16х2-SТ-А3С 1; -
19 Q40306 Шайба 1; -
20 BZ81083025 Tube assembly- evaporator to compressor 1; -
21 BZ81110015 Low pressure pipe support 2; -
22 Q150B0620 Hex.screw 1; -
23 Q40306 Шайба 1; -
24 Q40206 Шайба 1; -
25 BZ81110016 Aluminum pipe clamp 1; -
26 BZ81110017 Aluminum pipe bushing 1; -
27 BZ81321012 Aluminum pipe clamp 1; -
28 BZ81321011 Aluminum pipe bushing 1; -
29 Q150B0825 Болт 2; -
30 Q340B08 Гайка 2; -
31 Q40108 Шайба А8,4х16х1,6-200НV-МАN183-В4 2; -
32 Q40308 Шайба пружинная 2; 10 ₽ - 60 ₽
33 BZ81110018 Double aluminum pipe clamping piece support 1; -
34 Q150B0620 Hex.screw 2; -
35 Q40306 Шайба 2; -
36 Q40206 Шайба 2; -
37 BZ81110019 Double aluminum pipe clamping piece 2; -
38 Q150B0840 Болт 1; -
39 Q40108 Шайба А8,4х16х1,6-200НV-МАN183-В4 1; -
40 Q40308 Шайба пружинная 1; 10 ₽ - 60 ₽
41 Q67407200 Plastic cable ties 9; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
