Задний тормоз;Rear brake
/ Shaanxi Shacman SX1255GP4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

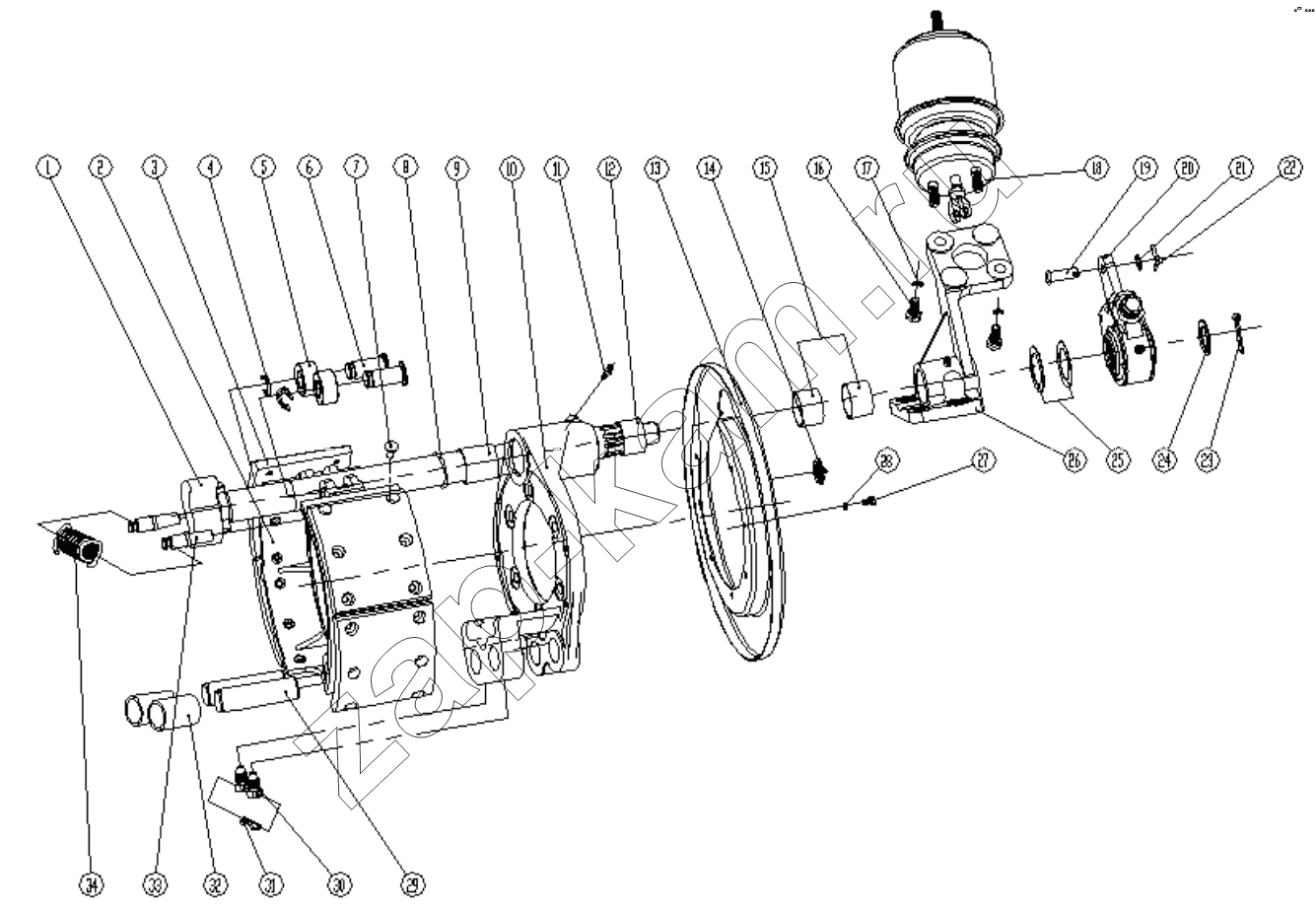

Схема/чертеж: Задний тормоз;Rear brake / Shaanxi Shacman SX1255GP4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Поз. Артикул Название детали Кол-во Цена
Q40310 Q40310 Шайба 2; -
XZ3502L29-010/015 XZ3502L29-010/015 Rear left/right brake assembly part split type 1; -
3502L29-100 3502L29-100 Rear brake shoe with bushing assembly. 4; -
3502L29-185W 3502L29-185W Rear right upper/lower brake shoe with friction plate, pin and roller assembly 1; -
3502L29-085W 3502L29-085W Rear left upper/lower brake shoe with friction plate, pin and roller assembly 1; -
3502L-025W/125W 3502L-025W/125W Rear brake base plate assembly 1; -
1 35L-02041-391/35L-02042-391 Rear left/right brake camshaft ; -
2 3502L29-101 Rear brake shoe 4; -
3 3502L29-105W Rear brake shoe friction pad 4; -
4 3501L-118 Snap ring-brake shoe roller shaft ; -
5 3502L-113 Roller assembly-brake shoe 4; -
6 3501L-102 Roller shaft 4; -
7 Q4640822 Rivet 4; -
8 3502L-034 Oil seal assembly-brake base plate 48; -
9 3502L-093 Bushing-rear brake shoe 2; -
10 3502L-026W/126W Rear brake floor 2; -
11 Q700B01 Масленка 1; -
12 3502L-039 Bushing-rear brake base plate 2; -
13 3502L-022/023 Dust cover 2; -
14 3502L-076 Blocking-for viewing hole of dust cover 4; -
15 3502L-039 Bushing-rear bracket 4; -
16 Q341B16 Гайка № 1 4; -
17 Q40316 Шайба пружинная 4; -
18 168L-VII-A/168R-VII-A Rear left/right brake chamber assembly 1; -
19 Q5101440 Фиксатор 2; -
20 3502L-050 Rear left/right adjusting arm assembly 2; -
21 Q40114 Шайба 2; -
22 Q5004028 Pin 2; -
23 Q500B6336 Big split pin 2; -
24 3501L-046 Camshaft washer 2; -
25 3501L-044 Adjusting piece-ca 2; -
26 35L-02029/02030 Spring braker chamber bracket 1; -
27 Q150B1440 Hex bolt 8; -
28 Q40514 Heavy-duty spring washer 8; -
29 3502L-132 Shaft of rear brake shoe 4; -
30 Q150B1016 Болт 2; -
31 3502L-133 Lock-adjusting differential bearing 2; -
32 3502L--093 Bush-brake shoe 4; -
33 3501L-108 Fitting pin-return spring 4; -
34 3501L-064 Return spring 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
