CAB REAR LEFT FENDER
/ Shaanxi Shacman SX13164N456

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

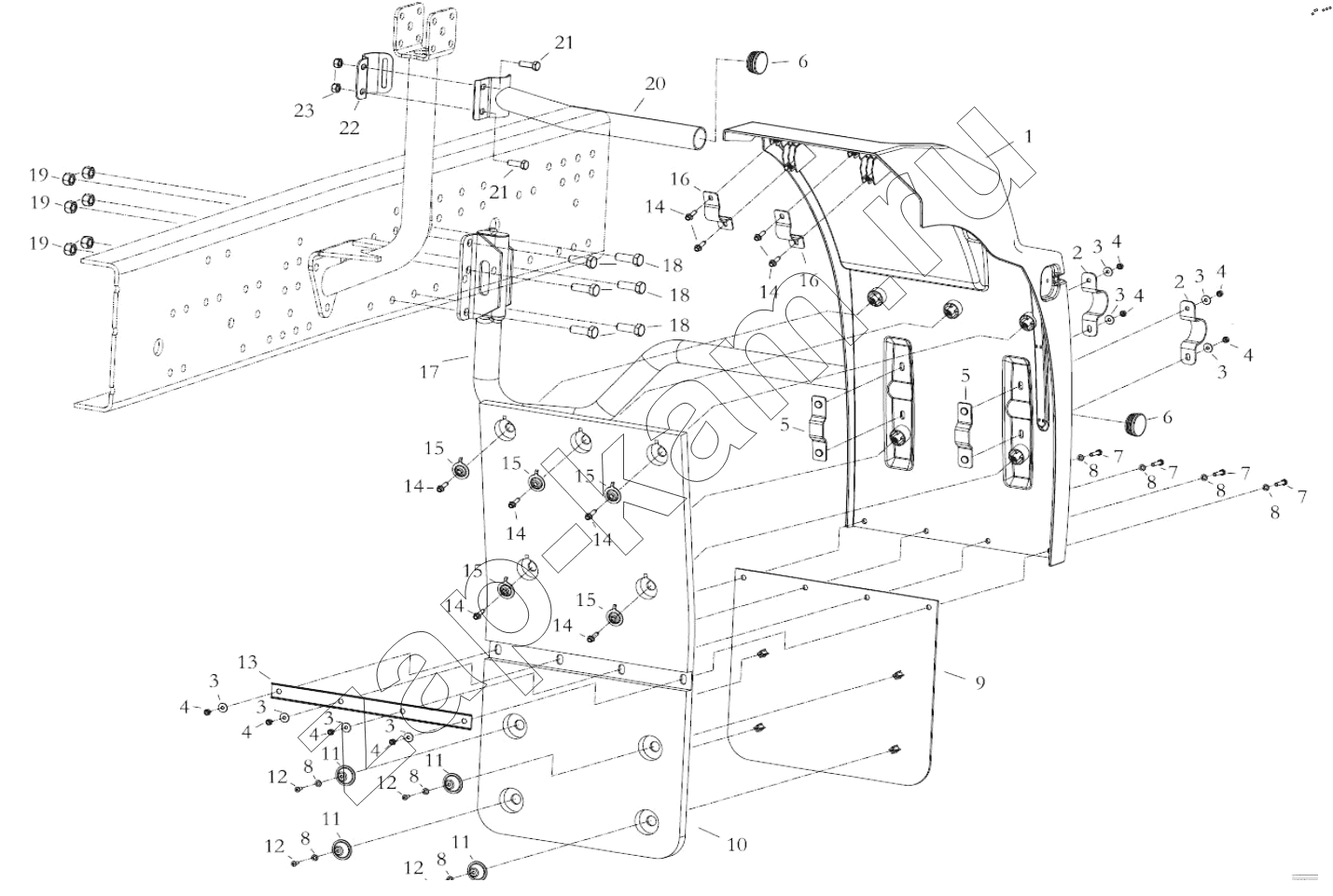

Схема/чертеж: CAB REAR LEFT FENDER / Shaanxi Shacman SX13164N456
1
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
6
6
7
7
7
7
8
8
8
8
8
8
8
8
9
10
11
11
11
11
12
12
12
12
13
14
14
14
14
14
14
14
15
15
15
15
15
16
16
17
18
18
18
19
19
19
20
21
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 DZ14251230021 Left rear fender 1; -
2 DZ14251230066 Clamp assembly 2; -
3 Q40206 Шайба 8; -
4 Q340B06 Nut 8; -
5 DZ14251230068 Internal compression 2; -
6 81.96002.0416 Пробка 2; -
7 Q150B0625 Hex. Screw 4; -
8 Q40106 Шайба 8х16х2-SТ-А3С 8; -
9 DZ14251230053 Mud curtain 1; -
10 DZ14251230025 Splash-proof 1; -
11 DZ14251230029 Tableting 4; -
12 Q2714816 Cross Recess Head Screw 4; -
13 DZ14251230024 Mud retaining leather fixing bracket 1; -
14 Q2706322A Hexagonal flange surface self-tapping nails 9; -
15 DZ14251230051 Tableting 5; -
16 DZ14251230056 Clip 2; -
17 DZ15221231170 Left rear fender bracket assembly 1; -
18 Q150B1440 Hex bolt 6; -
19 Q334141 Type all-metal hexagonal lock nut 6; -
20 DZ14251230010 Bracket assembly left 1; -
21 Q150B1030 Болт 2; -
22 DZ1640230213 Хомут 1; -
23 Q334101 Type all-metal hexagonal lock nut 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
